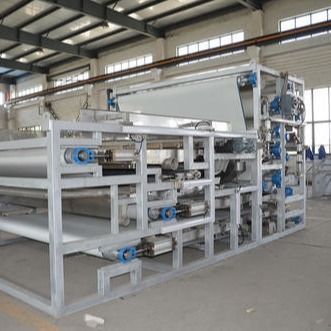

Spezielle Spüldüse und Anti-Verstopfungs-Vorrichtung Edelstahl Verdickungs- und Entwässerungs-Integrationsmaschine
An unsere geschätzten Kunden:
Wir sind spezialisiert auf die Herstellung einer umfassenden Palette von Abwasserbehandlungsanlagen. Bei Fragen können Sie sich gerne an uns wenden. Vielen Dank.
Anwendung
Die integrierte Bandfilter-Schlammverdickungs- und Entwässerungsmaschine vom Typ DNT ist für die effiziente Behandlung von Überschussschlamm und Mischschlamm aus biochemischen Prozessen in kommunalen Kläranlagen konzipiert. Sie wird auch häufig zur Schlammentwässerung in verschiedenen Branchen eingesetzt, darunter Fertigung, Leder, Textil, Chemie und Lebensmittelverarbeitung.
Aufbau und Funktionsweise
Die Maschine integriert einen Schlammverdicker und eine Entwässerungseinheit, die mit Anti-Verstopfungs-Edelstahl-Spüldüsen und speziellen Reinigungsvorrichtungen ausgestattet ist, um einen kontinuierlichen und stabilen Betrieb zu gewährleisten.
Nach der chemischen Konditionierung mit einem Flockungsmittel wird der Schlamm in einem Mischer gründlich vermischt und in den Schwerkraft-Entwässerungsbereich geleitet. Hier trennt sich freies Wasser schnell durch die Filterbandlücken vom Schlamm und wird im Wassersammeltank gesammelt.
Der vorverdickte Schlamm gelangt dann in einen keilförmigen Vordruckbereich, wo er gleichmäßig verteilt und sanft verdichtet wird, um weitere Feuchtigkeit freizusetzen. Anschließend gelangt der Schlamm in den S-förmigen Mehrwalzen-Pressbereich. Zwischen dem oberen und unteren Filterband eingeschlossen, wird er wiederholten Scherkräften und Druck von Walzen unterschiedlichen Durchmessers ausgesetzt, wodurch die Entwässerungseffizienz erheblich gesteigert und feste Schlammkuchen gebildet werden.
Schließlich wird der entwässerte Kuchen von einem Schaber entfernt und zur Entsorgung transportiert. Die Filterbänder werden automatisch mit Hochdruck-Spüldüsen gereinigt, um Verstopfungen zu vermeiden und eine gleichbleibende Leistung und Langlebigkeit zu gewährleisten.
| Parameter / Modell | DNT-500 | DNT-1000 | DNT-1500 | DNT-2000 | DT-2500 | DNT-3000 | |
| Filterbandbreite b(mm) | 500 | 1000 | 1500 | 2000 | 2500 | 3000 | |
| Handhabungskapazität Q(m3／h) | 5~10 | 10~20 | 20~30 | 30~40 | 40~60 | 60~80 | |
| Außenabmessung (BxLxH) | 1200x5160x2350 | 1700x5160x2350 | 2200x5160x2570 | 2700x5160x2570 | 3200x5300x2570 | 3700x5300x2570 | |
|
Filterband-Laufgeschwindigkeit V(m／min) Konzentratormotorleistung N1(KW) |
3.0～15 (Anreicherungsbereich), 1.2～6.0 (Entwässerungsperiode) | ||||||
| 0.55 | 0.55 | 0.75 | 1.1 | 1.5 | 1.5 | ||
| Entwässerungsmotorleistung N2(KW) | 0.75 | 1.1 | 2.2 | 3.0 | 3.0 | 5.0 | |
| Hecharge-Ablaufhöhe h(mm) | 1250 | 1250 | 1500 | 1500 | 1800 | 1800 | |
| Waschwasser |
Wasserverbrauch (m3／h) |
4.0 | 7.5 | 12.0 | 15.0 | 25.0 | 30.0 |
| Wasseranzeige(MPa) | ≥0.5 | ||||||
| Druckluft |
Gasverbrauch (m3／h) |
0.3 | 0.3 | 0.4 | 0.4 | 0.4 | 0.4 |
| Druck(MPa) | ≥0.7 | ||||||
| Eingehender Wassergehalt(％) | 99.61/99.0 | ||||||
| Wassergehalt des Schlammkuchens (％) | 80/78 | ||||||
| Trockenschlamm(kgds／h·m) | 110~130 | ||||||
| Hydraulische Belastung (m3／h·m) | 22~26/12~16 | ||||||
| Installationsgröße (ww) | B1 | 1850 | 2450 | 2950 | 3450 | 3950 | 4450 |
| B2 | 1350 | 1950 | 2450 | 2950 | 3450 | 3950 | |
| B3 | 1150 | 1750 | 2250 | 2750 | 3250 | 3750 | |
| B4 | 950 | 1450 | 1950 | 2450 | 2950 | 3450 | |
| B5 | 800 | 1300 | 1800 | 2300 | 2800 | 3300 | |
| L1 | 5300 | 5300 | 5650 | 5650 | 5850 | 5850 | |
| L2 | 250 | 250 | 250 | 250 | 300 | 300 | |
| L3 | 4600 | 4600 | 4950 | 4950 | 5050 | 5050 | |
| H1 | 200 | 200 | 250 | 250 | 250 | 250 | |
| H2 | 150 | 150 | 150 | 150 | 150 | 150 | |
| H3 | 300 | 300 | 300 | 300 | 300 | 300 | |
Hauptmerkmale
1. Der Motorantrieb kann stufenlos eingestellt werden, und die Betriebsgeschwindigkeit kann jederzeit angepasst werden, mit starker Anpassungsfähigkeit.
2. Spezielle Spüldüse und Anti-Verstopfungs-Vorrichtung machen das Filterband sauber.
3. Die Entwässerungs-Kopfwalze nimmt eine T-förmige Abflussrille an, und das ausgepresste Wasser fließt schnell ab.
4. Der Schwerkraft-Entwässerungsbereich ist geneigt, und die statische Höhe des Schlamms wird vergrößert, was den Entwässerungseffekt verbessern und den Schlamm vor dem Pressen vollständig verdicken kann.
5. Die gesamte Maschine hat eine kompakte Struktur, automatische Korrektur des Filterbands, geringe Betriebsgeräusche, geringen Stromverbrauch, geringe Dosierung, gute Dehydratisierungswirkung und geringe Betriebskosten.
Verpackung und Lieferung
1. Wasserdichte Verpackung mit dem internationalen Exportstandard durch 20ft, 40ft, 40hp Container. Geräte-Zubehör, Elektromotor und Schaltschrank werden in Holzkisten oder Eisenboxen verpackt. Andere Geräte werden mit farbigen Kunststoffstreifen verpackt.
2. Die Größe der gesamten Anlagenmaschinen ist normalerweise groß, daher verwenden wir wasserdichtes Tuch, um sie alle zu verpacken. Den Motor, das Getriebe oder andere leicht beschädigte Teile legen wir in eine Box. Wir haben eine professionelle Versandabteilung, die ihr Bestes gibt, um Ihre Containeranzahl zu sparen.
FAQ:
F: Bieten Sie einen Kundendienst an?
A: Video-technischer Support, Online-Support, Ersatzteile, Vor-Ort-Wartungs- und Reparaturdienst
F: Wie lange ist Ihre Garantie?
A: 2 Jahre nach Ankunft der Ware. Während dieser Zeit senden wir die beschädigten Teile kostenlos, solange es sich nicht um einen vom Menschen verursachten Schaden handelt.
F: Was ist mit Ihrer Produktionszeit? Welche Art von Transport bieten Sie an?
A: Innerhalb von 30 Tagen nach Anzahlung. Luft-, Land- und Seeweg.
F: Welche Art von Zahlung akzeptieren Sie?
A: T/T, L/C, Paypal, Bargeld, D/P, D/A, Unionpay
