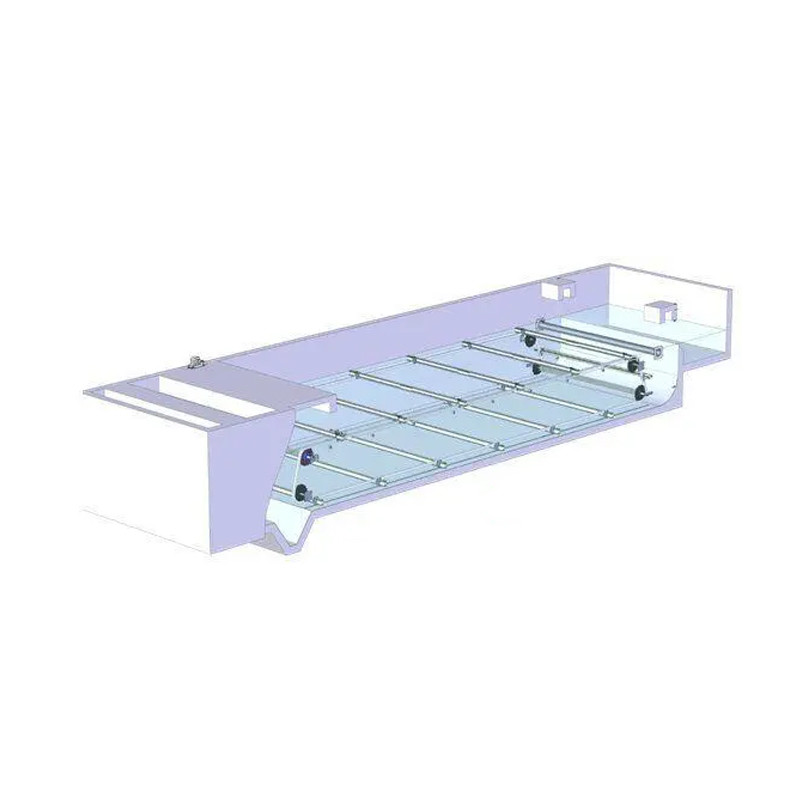

Schlammschaber-Herstellerpütting-Schlackenschaber des rechteckigen Schlammsedimentationsbeckens nicht-metallischer
Der Kettenschaber ist eine Art verschobene desilting Ausrüstung, die für den Abbau des Schlamms vom runden Primärsedimentationsbecken, vom Sekundärsedimentationsbecken und vom Konzentrationsbehälter im Wasserbehandlungsprojekt passend ist. Das Sedimentationsbecken ist von der konkreten oder Stahlkonstruktion, ist die Unterseite des Behälters etwas kegelförmig, und die Mitte der Behälterunterseite ist der Schlammentladungseimer, der mit dem SchlammAbflussrohr angeschlossen wird. Die Arbeitsbrücke ist von der konkreten oder Stahlkonstruktion. Diese Ausrüstung schließt nicht den Poolkörper und die Arbeitsbrücke mit ein. Der Benutzer kann sie allein lösen. Unsere Fabrik kann den Stahlkonstruktionspoolkörper und die Arbeitsbrücke für den Benutzer entwerfen und herstellen. Der Schaber wird aus Rührstangenrahmen, vertikales Antriebswellegerät und über DrehmomentSicherheitsvorrichtung verfasst.
Funktions-Prinzip
Der Abschaumschaber gleitet die flüssige Oberfläche von der Mitte des Pools zur Peripherie des Pools und sammelt den Abschaum im Scharnierschaberbereich, den die Hauptmaschine auf den gleitenen Eimer um das Pool sich bewegt, in den Kratzen zum gleitenen Eimer durch das Scharnier der Abfallrührstange und in den Entladungen zur Außenseite des Pools.
Parameter
| Vorbildliches Number/Parameter | ZBG-16 | ZBG-20 | ZBG-25 | ZBG-30 | ZBG-35 | ZBG-40 | ZBG-45 | ZBG-50 | ZBG-55 | |
| Pooldurchmesser Φ (m) | 16 | 20 | 25 | 30 | 35 | 40 | 45 | 50 | 55 | |
| Tiefe Pooltiefe H (m) | 3.5~4.5 (entsprechend den Anforderungen des Benutzers) | |||||||||
| Poolseiten-Wassertiefe H2 (m) | 3.0~4.0 (entsprechend den Anforderungen des Benutzers) | |||||||||
| Um Leitungsgeschwindigkeit v (m/min) | 2.0~3.0 | |||||||||
| Gehende Radmaße (Millimeter) | Φ400x120 | Φ120x450 | ||||||||
| Energie von Motor N (Kilowatt) | 0,37 | 0,55 | 0,75 | |||||||
| Installationsgröße (Millimeter) | Φ1 | 1100 | 1100 | 1200 | 1200 | 1500 | 1500 | 1800 | 1800 | 1800 |
| Φ2 | 2500 | 2500 | 2500 | 3500 | 4000 | 4500 | 5000 | 5500 | 6000 | |
| Φ3 | 2600 | 3000 | 3800 | 4500 | 4500 | 5000 | 5000 | 6000 | 6000 | |
| Φ4 | 2100 | 2300 | 3500 | 4000 | 4000 | 4000 | 4500 | 4500 | 4500 | |
| H2 | 500 | 500 | 600 | 760 | 760 | 760 | 760 | 760 | 760 | |
| B | Entsprechend den Anforderungen des Benutzers | |||||||||
| H3 | Entsprechend den Anforderungen des Benutzers | |||||||||
| L | Entsprechend den Anforderungen des Benutzers | |||||||||
| Um den Raddruck P1 (KN) | 9,0 | 11,5 | 15 | 19 | 22 | 25 | 28 | 30 | 32 | |
| Sattellast der zentralen Plattform P2 (KN) | 17 | 23 | 30 | 37 | 82 | 100 | 112 | 122 | 175 | |
| Mittellast der Mittellast P3 (KN) | 9,5 | 13 | 17 | 22 | 28 | 28 | 30 | 32 | 40 | |
