Halbbrückeart Schlamm-Schaber-System-Zusatz-Antriebs-hohe Leistungsfähigkeits-Legierungs-Metallmaterial-Farbe Chinas ZBGX optional
Aufmerksamkeit:
Alle Arten Ausrüstungen können besonders angefertigt werden, Ihre Anforderung übereinstimmend. Glauben Sie bitte frei, um Ihren Parametern, Flussdiagrammen oder anderen Nachfragen zu sagen. Schnelle Antwort wird in 12 Stunden durch E-Mail oder on-line-Schwätzchen geliefert.
Struktur-und Funktions-Prinzip
Die Ausrüstung nimmt zentrales Getriebe und vertikale Rahmenart an. Das Abwasser trägt den umgebenden Wasserverteilungsbehälter und -flüsse gleichmäßig in das Pool durch die Wasserverteilungslöcher an der Unterseite des Behälters ein. Unter der Aktion des Zusatzwassers, das Rock behält, hängt die Wasserströme von der Unterseite des Pools zur Mitte und der Schlamm von seinem eigenen Gewicht ab. Der Schlamm wird auf der Unterseite des Pools niedergelegt, um eine Schlammwassertrennung zu bilden. Das treibende Gerät fährt den zentralen vertikalen Rahmen, um sich zu drehen und fährt den Schaberarm und den Ansaugstutzen, um sich zu drehen. Unter der Aktion des hydrostatischen Drucks, trägt der Schlamm gleichmäßig den Saughafen ein, der auf dem Ansaugstutzen vereinbart werden, und dann die Durchläufe durch die zentrale Entladung. Das Schlammrohr wird aus dem Pool durch den Kolbenschieber des Schlammabflusses heraus gut entladen. Die Menge des Schlamms entladen kann durch den anhebenden Grad an dem Kolbenschieber gesteuert werden. Der Abschaum auf der Wasseroberfläche wird zum Rand des Pools durch das Schlackenabstreicheisengerät geglitten, und rieb dann in den Abfluss durch die Schaberrührstange und aus dem Pool heraus entladen; während das schwimmende in die Wasserauslaufabflussrinne durch die dreieckige Wasserauslaufwehrplatte entladen wird.
Parameter
|
Parameter/Modell Pool widthΦ (m) |
ZBGX-16 | ZBGX-20 | ZBGX-25 | ZBGX-30 | ZBGX-35 | ZBGX-40 | ZBGX-45 | ZBGX-50 | ZBGX-55 | |
| 16 | 20 | 25 | 30 | 35 | 40 | 45 | 50 | 55 | ||
| Tiefe Pooltiefe H (m) | 3.5~4.5 (entsprechend den Anforderungen des Benutzers) | |||||||||
| Poolseiten-Wassertiefe H2 (m) | 3.0~4.0 (entsprechend den Anforderungen des Benutzers) | |||||||||
| Um Leitungsgeschwindigkeit V (m/min) | 1.8~2.2 | |||||||||
| Gehende Radmaße (Millimeter) | 400x120 | 420x150 | ||||||||
| Energie von Motor N (Kilowatt) | 0,37 | 0,55 | 0,75 | |||||||
| Installationsgröße (Millimeter) | Φ1 | 1100 | 1100 | 1200 | 1200 | 1500 | 1500 | 1800 | 1800 | 1800 |
| 2 | 2500 | 2500 | 2500 | 3500 | 4000 | 4500 | 5000 | 5500 | 6000 | |
| Φ3 | 2600 | 3000 | 3800 | 4500 | 4500 | 4500 | 5000 | 6000 | 6000 | |
| Φ4 | 2100 | 2300 | 3500 | 4000 | 4000 | 4000 | 4500 | 4500 | 4500 | |
| H2 | 500 | 500 | 009 | 760 | 760 | 760 | 760 | 760 | 760 | |
| B | Entsprechend den Anforderungen des Benutzers | |||||||||
| H3 | Entsprechend den Anforderungen des Benutzers | |||||||||
| L | Entsprechend den Anforderungen des Benutzers | |||||||||
| Um den Raddruck P1 (KN) | 9,0 | 11,5 | 15 | 19 | 22 | 25 | 28 | 30 | 32 | |
| Sattellast der zentralen Plattform P2 (KN) | 17 | 23 | 30 | 37 | 82 | 100 | 112 | 122 | 175 | |
| Mittellast der Mittellast P3 (KN) | 9,5 | 13 | 17 | 22 | 28 | 28 | 30 | 32 | 40 | |
Anwendung
Die ZCX-Art Zentrale, einzelne (doppelte) Rohrsaugmaschine zu fahren ist- für die großen und mittelgroßen Sedimentationsbecken mit Zusatzwasseraufnahme, Zusatzwasserführung und zentraler Schlammentladung passend. Sie wird hauptsächlich für den Sog und die Entladung der Sekundärsedimentationsbecken der städtischen Klärwerke verwendet.
Hauptmerkmale
1. Die Einlass- und Ausgangabflussrinnen um das Sedimentationsbecken sind mit Seitenabschnitten entworfen, um einheitliche Wasserverteilung und -ausfluß um das Sedimentationsbecken sicherzustellen.
2. Das treibende Gerät nimmt eine Kombination eines schraubenartigen Gangreduzierers und des Wurmgangreduzierers an, um den Abtriebsdrehmoment und die Geschwindigkeit sicherzustellen, und der Getriebeeffekt ist hoch; der Reduzierer wird mit einem übermäßigen Drehmomentschutzgerät ausgerüstet, das sicheres und zuverlässiges in Kraft ist.
3. Wenn φ≤40m, ein einseitiges Stroh verwendet wird und wenn φ>40m, wird ein doppelseitiges Stroh benutzt.
4. Der Schlammansaugstutzen benutzt ein horizontales perforiertes Rohr, um den Schlamm zu entladen, der nicht den Dichtefluß im Behälter behindert und die Stabilität des Wassers sicherstellt.
5. Schlammsog auf dem kegelförmigen Schlammansaugstutzen ist einzigartig entworfen und variable Lochneigung, von innen zur Außenseite, von kleinem zu großem annimmt, um ausgeglichenen Schlammsog an der Unterseite des ganzen Teichs sicherzustellen, Zunahmeschlamm-Saugkonzentration und spart Schlammrückstromenergie.
6. Es gibt zwei Möglichkeiten des Gleitens: gleitene und Rohrgleiten Platte (das ehemalige wird herkömmlich verwendet).
7. Die Ausrüstung ist einfach zu benützen, und die Operation der Ausrüstung kann direkt Kontrollam ort/entfernt sein.

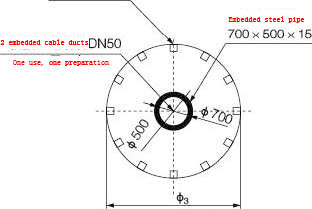

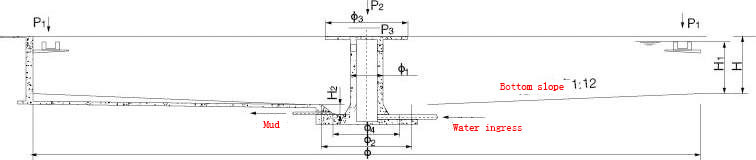

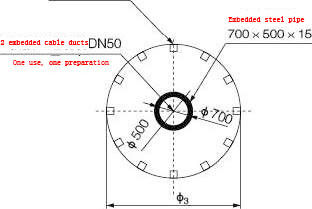

Hauptparameter und Installations-Größentabelle

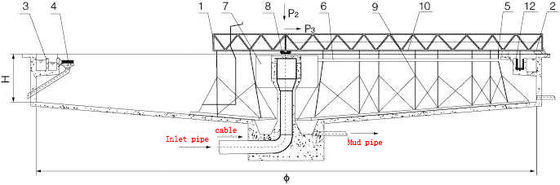

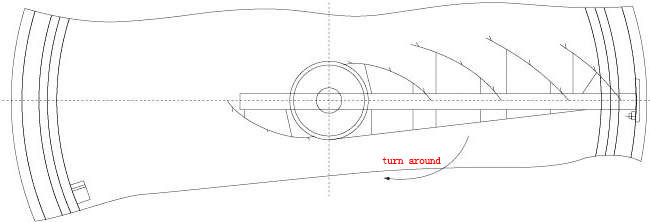

Entwurfs-und Installations-Diagramm
1. machen Arbeitsbrücke 2. treibendes Gerät 3. des Endenstrahls Wasserauslaufwehrplatte 4. Trichter 5. Schaberrührstange 6. stabilisierende Zylinder 8. der Schlackenabstreicheisenplatte 7. Unterstützung und Stromabnehmer 9. system 10. Schlammes Abfallabschaumleitblech 12 Binder-11. zu Schlacken. Wannenreinigungsbürste
Verpackung und Lieferung
1. Wasserdichte Verpackung mit dem internationalen Exportstandard durch 20ft, 40ft, Behälter 40hp. Ausrüstungs-Installationen, Elektromotor und Netzverteilerschrank werden im Holzetui-oder Eisen-Kasten verpackt. Andere Ausrüstung wird durch Farbe-Streifen-Plastikstoff verpackt.
2. Die Vollpflanzenmaschineriegröße sind als normales groß, also benutzen wir wasserdichten Stoff, um alle zu verpacken. Der Motor, Getriebe oder andere leicht geschädigte Teile, setzen wir sie in Kasten. Wir haben eine Berufsversandabteilung, sie versuchen ihr Bestes, um Ihre Behälterquantität zu speichern.
Warum wählen Sie uns?
1. Longdai hat mehr als 10 Jahre von der Erfahrung in der Abwasser- und Schlammbehandlung.
2. Wir führen ein Deutsch Technologie, so unser Produkt ist viel besser als andere chinesische Hersteller.
3. Wir benutzen nur die besten Teile vom besten Lieferanten.
4. Wir haben unsere eigene R&D-Mitte und komplettes Fertigungssystem.
Über uns
Gefunden in Yixing, ist eine moderne und schöne Stadt von Jiangsu-Provinz, China, Longdai Co., Ltd ein Verarbeitungsausrüster der petrochemischen Industrie spezialisiert auf Klimaverarbeitungs&integrating unabhängige Forschung und Entwicklung, Entwurf, allgemeine Ausrüstungsherstellung des Vertrags, Umweltschutzes und relevante Materialbereitstellung.
Die Hauptprodukte schließen mechanischen Stangenschirm, Luftschwimmaufbereitungsgerät, Dosiereinrichtung, Schlammschaber, Kühlturm, Dekantiergefäß, chemisches Entfettungsgerät, hydraulischen Schirm, SandWasserabscheider, Filter, Förderer, Verdickungsmittel, biologischen Filter, erwichenes Wasser, begrabene Abwasseraufbereitungsausrüstung, etc. mit ein.
