Edelstahlmittel-Antriebsschlammschabersedimentationsbeckenzusatz-Antriebsschlammschaber

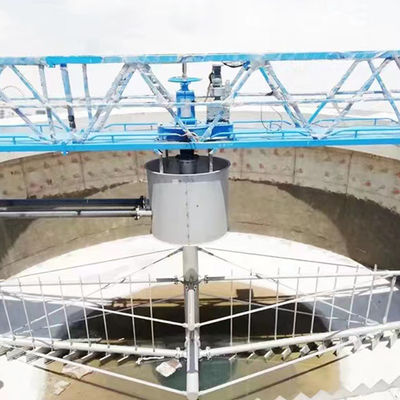

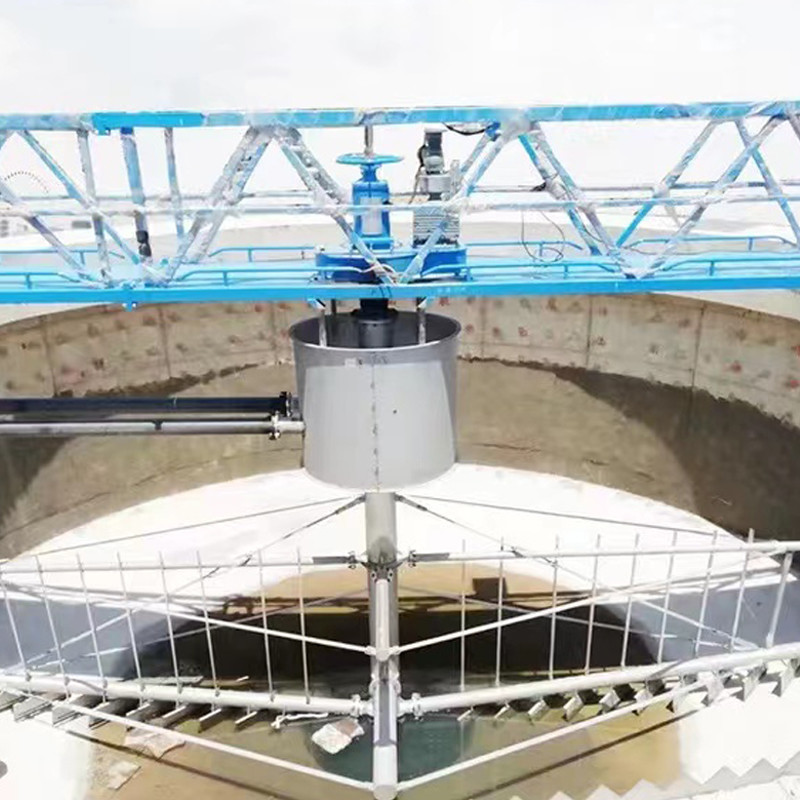

Die Last der zentralen Antriebsschlamm-Schabertaten auf der Mitte der Arbeitsbrücke. Der zentrale Antriebsmechnismus fährt das Abfallund sammelnde, Gerät zum sich zu drehen. Der Richtungsschaber reibt den Schlamm an der Unterseite des Sedimentationsbeckens in den Sammelbehälter des zentralen Schlammes und entlädt ihn vom Schlammtank durch hydrostatischen Druck. Diese Maschine wird für das Umfangsflusssedimentationsbecken mit kleinem Durchmesser benutzt.
Funktions-Prinzip

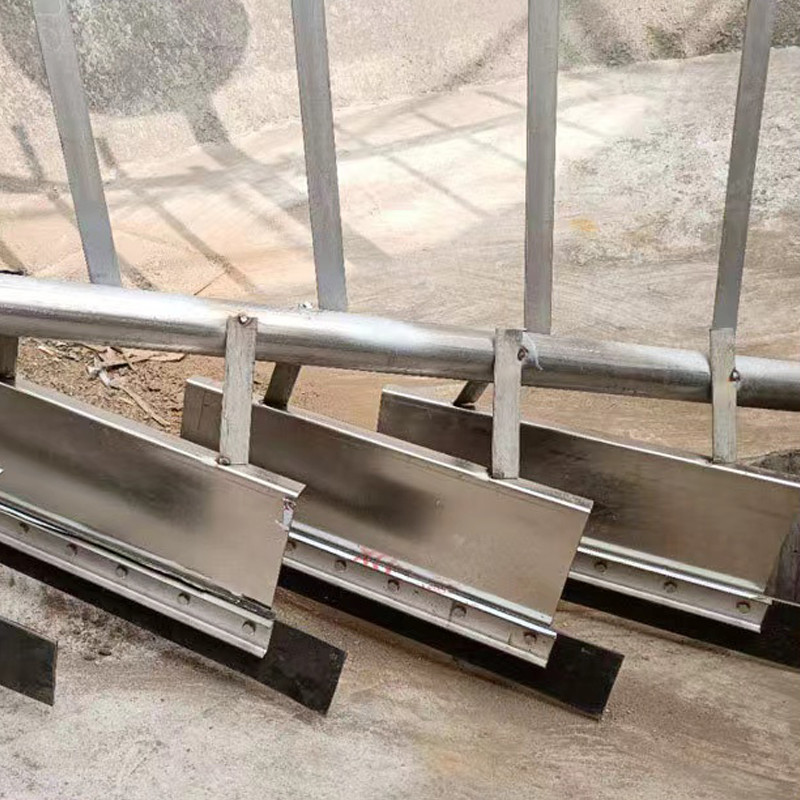

Die rohen Wasserströme radial zum Sammelbehälter um das Pool, nachdem durch den zentralen Wasserverteilungszylinder verteilt werden. Mit der Abnahme der Strömungsgeschwindigkeit, werden die Schwebstoffe am Gewässer an der Unterseite des Pools getrennt und vereinbart. Der Schlamm wird zum zentralen Schlammsammeltank durch den Schaber durch den Verlangsamungs-Antrieb und zum Getriebe der verschobenen Komponenten gerieben und entladen aus dem Pool heraus durch die hydrostatische Kraft oder die Pumpe.
Produkt-Eigenschaften
1. Einfache Struktur, bequeme Wartung und Management;
2. stabile Operations-, sichere und zuverlässigeoperation;
3. Der Schlammsammlungseffekt ist gut, und der Wassergehalt des entladenen Schlamms ist niedrig.
Produkt-Parameter
|
Parameter/Modell Pool widthΦ (m) |
ZBGX-16 | ZBGX-20 | ZBGX-25 | ZBGX-30 | ZBGX-35 | ZBGX-40 | ZBGX-45 | ZBGX-50 | ZBGX-55 | |
| 16 | 20 | 25 | 30 | 35 | 40 | 45 | 50 | 55 | ||
| Tiefe Pooltiefe H (m) | 3.5~4.5 (entsprechend den Anforderungen des Benutzers) | |||||||||
| Poolseiten-Wassertiefe H2 (m) | 3.0~4.0 (entsprechend den Anforderungen des Benutzers) | |||||||||
| Um Leitungsgeschwindigkeit V (m/min) | 1.8~2.2 | |||||||||
| Gehende Radmaße (Millimeter) | 400x120 | 420x150 | ||||||||
| Energie von Motor N (Kilowatt) | 0,37 | 0,55 | 0,75 | |||||||
| Installationsgröße (Millimeter) | Φ1 | 1100 | 1100 | 1200 | 1200 | 1500 | 1500 | 1800 | 1800 | 1800 |
| 2 | 2500 | 2500 | 2500 | 3500 | 4000 | 4500 | 5000 | 5500 | 6000 | |
| Φ3 | 2600 | 3000 | 3800 | 4500 | 4500 | 4500 | 5000 | 6000 | 6000 | |
| Φ4 | 2100 | 2300 | 3500 | 4000 | 4000 | 4000 | 4500 | 4500 | 4500 | |
| H2 | 500 | 500 | 009 | 760 | 760 | 760 | 760 | 760 | 760 | |
| B | Entsprechend den Anforderungen des Benutzers | |||||||||
| H3 | Entsprechend den Anforderungen des Benutzers | |||||||||
| L | Entsprechend den Anforderungen des Benutzers | |||||||||
| Um den Raddruck P1 (KN) | 9,0 | 11,5 | 15 | 19 | 22 | 25 | 28 | 30 | 32 | |
| Sattellast der zentralen Plattform P2 (KN) | 17 | 23 | 30 | 37 | 82 | 100 | 112 | 122 | 175 | |
| Mittellast der Mittellast P3 (KN) | 9,5 | 13 | 17 | 22 | 28 | 28 | 30 | 32 | 40 | |
