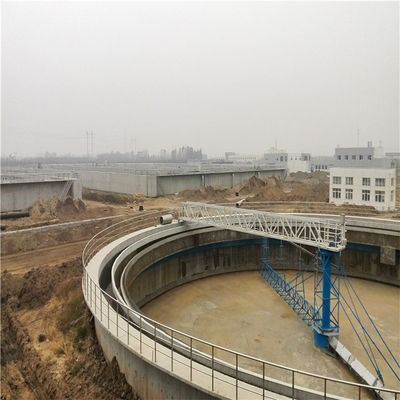

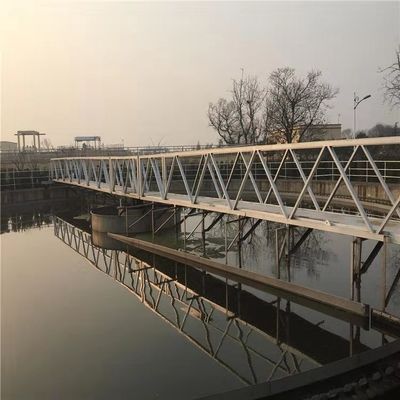

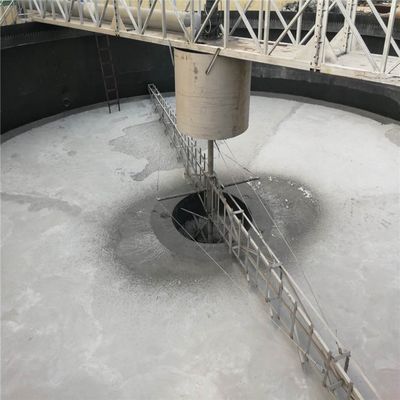

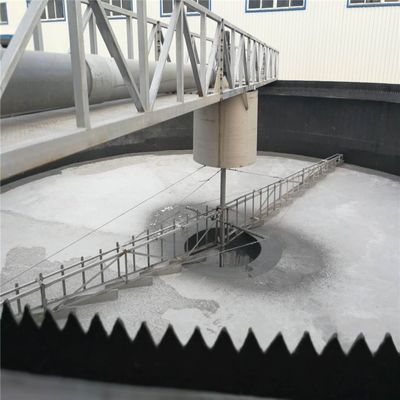

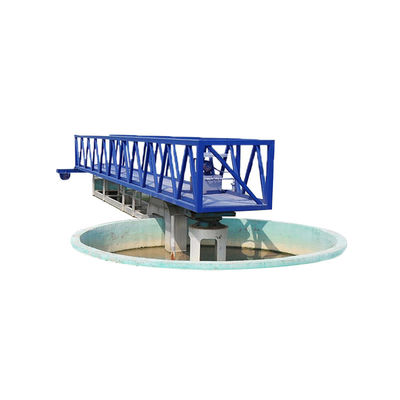

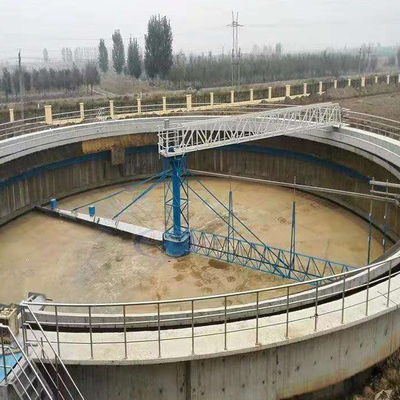

Sedimentationsbecken Antriebsschlamm-Schabervollbrücke des Klärwerks der zentralen und des Halbbrückeschlammschabers
Der zentrale Antriebsschlammschaber ist auf den Schlamm anwendbar, der vom reibt und entlädt Sedimentationsbecken des Radialflusses (Rundschreiben) mit einem Durchmesser im Allgemeinen nicht größer als 18m in der Wasserpflanze oder im Klärwerk im Wasserversorgungs- und Entwässerungsprojekt. Der Schlamm wird zum Sammelbehälter des zentralen Schlamms durch den Schaber durch den Verlangsamungs-Antrieb und zum Getriebe der Suspendierungskomponente gerieben und entladen aus dem Behälter heraus durch den hydrostatischen Druck oder die Pumpe.
Funktions-Prinzip
Das Rohwasser der zentralen Antriebsschlamm-Schaberflüsse zum Sammelbehälter um das Pool, nachdem verteilt werden durch die zentrale Wasserverteilungstrommel. Mit der Abnahme der Strömungsgeschwindigkeit, werden die Schwebstoffe am Gewässer an der Unterseite des Pools getrennt und vereinbart. Das schwimmende wird vom Sammelbehälter durch die Sammelwehrplatte entladen.
Ausrüstungs-Eigenschaften
1. Das Getriebeteil nimmt elektrischen und mechanischen doppelten Überlastschutz an, der die Operation sicherer und zuverlässig macht.
2. Das Unterwasserteil wird vom Edelstahl gemacht, der eine lange Korrosionsbeständigkeits-Nutzungsdauer hat.
3. Der Effekt des Schlammabfalls ist gut, und der Feuchtigkeitsgehalt des entladenen Schlamms ist niedrig.
Produkt-Parameter
|
Parameter/Modell Pool widthΦ (m) |
ZBGX-16 | ZBGX-20 | ZBGX-25 | ZBGX-30 | ZBGX-35 | ZBGX-40 | ZBGX-45 | ZBGX-50 | ZBGX-55 | |
| 16 | 20 | 25 | 30 | 35 | 40 | 45 | 50 | 55 | ||
| Tiefe Pooltiefe H (m) | 3.5~4.5 (entsprechend den Anforderungen des Benutzers) | |||||||||
| Poolseiten-Wassertiefe H2 (m) | 3.0~4.0 (entsprechend den Anforderungen des Benutzers) | |||||||||
| Um Leitungsgeschwindigkeit V (m/min) | 1.8~2.2 | |||||||||
| Gehende Radmaße (Millimeter) | 400x120 | 420x150 | ||||||||
| Energie von Motor N (Kilowatt) | 0,37 | 0,55 | 0,75 | |||||||
| Installationsgröße (Millimeter) | Φ1 | 1100 | 1100 | 1200 | 1200 | 1500 | 1500 | 1800 | 1800 | 1800 |
| 2 | 2500 | 2500 | 2500 | 3500 | 4000 | 4500 | 5000 | 5500 | 6000 | |
| Φ3 | 2600 | 3000 | 3800 | 4500 | 4500 | 4500 | 5000 | 6000 | 6000 | |
| Φ4 | 2100 | 2300 | 3500 | 4000 | 4000 | 4000 | 4500 | 4500 | 4500 | |
| H2 | 500 | 500 | 009 | 760 | 760 | 760 | 760 | 760 | 760 | |
| B | Entsprechend den Anforderungen des Benutzers | |||||||||
| H3 | Entsprechend den Anforderungen des Benutzers | |||||||||
| L | Entsprechend den Anforderungen des Benutzers | |||||||||
| Um den Raddruck P1 (KN) | 9,0 | 11,5 | 15 | 19 | 22 | 25 | 28 | 30 | 32 | |
| Sattellast der zentralen Plattform P2 (KN) | 17 | 23 | 30 | 37 | 82 | 100 | 112 | 122 | 175 | |
| Mittellast der Mittellast P3 (KN) | 9,5 | 13 | 17 | 22 | 28 | 28 | 30 | 32 | 40 | |
