Edelstahlkettenzugkraftschlammschaberhersteller Pütting-Schlammschaber für Sedimentationsbecken
Die Kettenart Schlammschaber wird hauptsächlich benutzt, um das Sediment an der Unterseite des horizontalen (rechteckigen) Sedimentationsbeckens, besonders das Sedimentationsbecken, der Separator, Primärsedimentationsbecken und andere rechteckige Behälter zu reiben und zu entfernen im Abwasseraufbereitungsprojekt. Sie kann das sich hin- und herbewegende Öl und den Abschaum auf der flüssigen Oberfläche auch gleiten. Die Kettenart Schlammschaber hat einfache Struktur, eine Maschine ist Vielzweck-, bequeme Installation, Betriebstechnik, sichere und zuverlässige Operation, etc.
Strukturelle Zusammensetzung

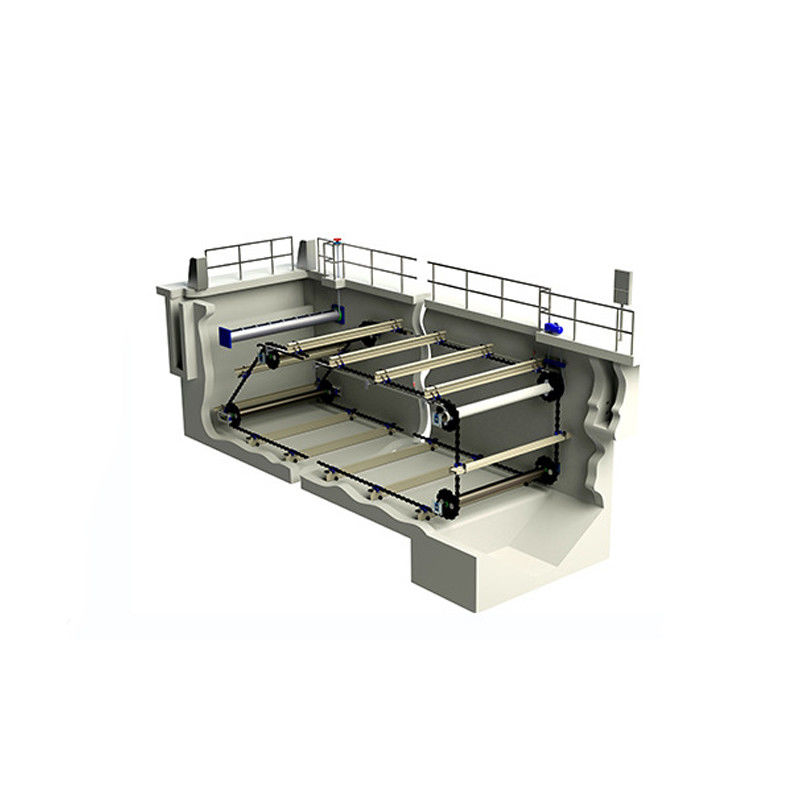

Das Püttingabstreicheisen, der Sandschaber, der Schlammschaber und das Schlackenabstreicheisen werden hauptsächlich aus dem Verlangsamungs-Antriebsgerät verfasst, das aus den Grund, die Zugkraftkette mit Schabersatz im Pool, die Antriebskettenradpaare, das Spanngerät und das Sicherheitsschutzgerät geregelt wird.
Funktions-Prinzip

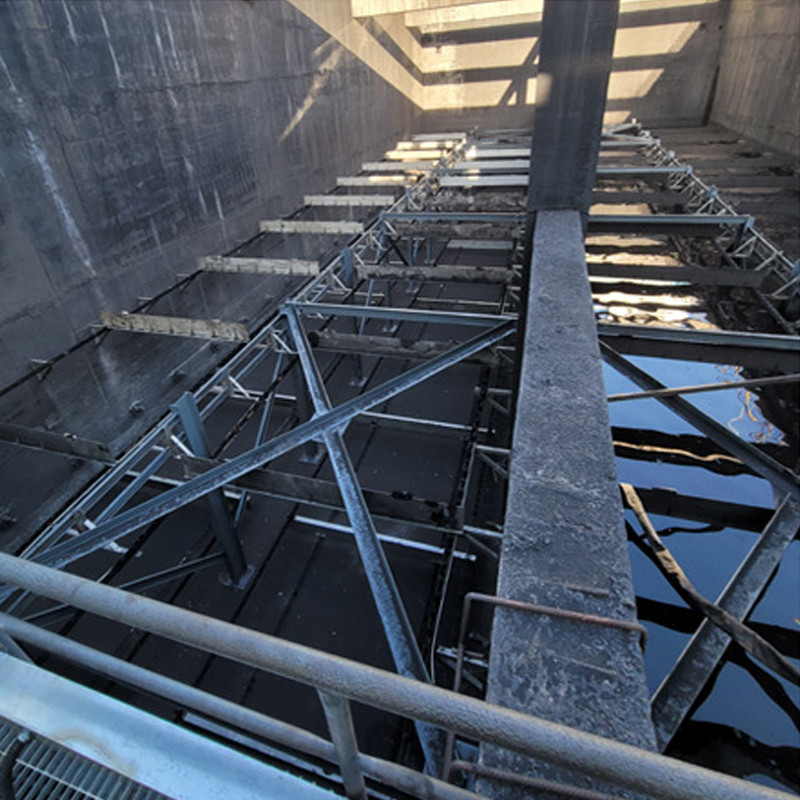

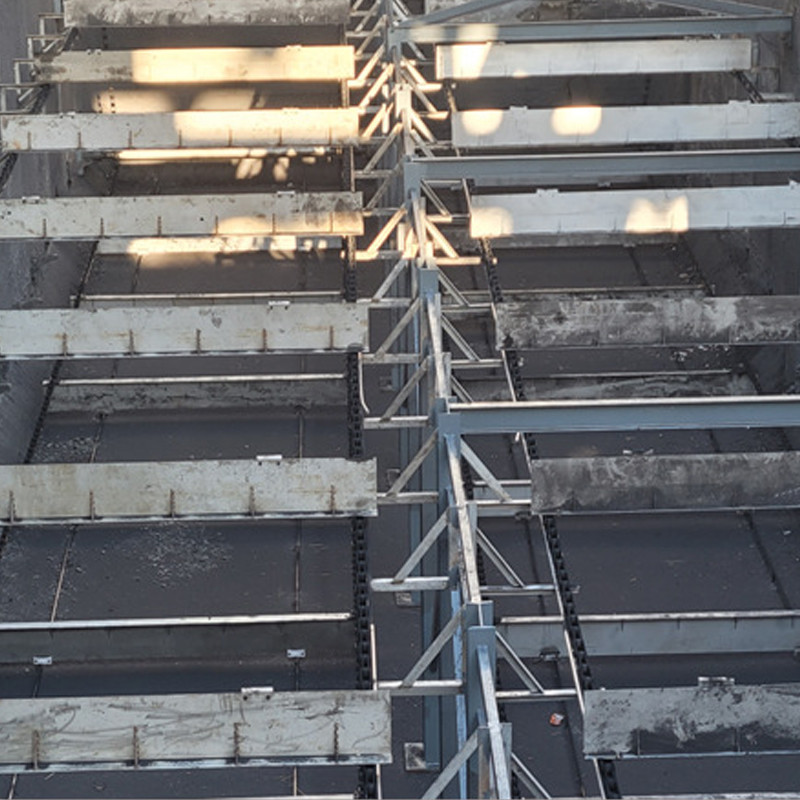

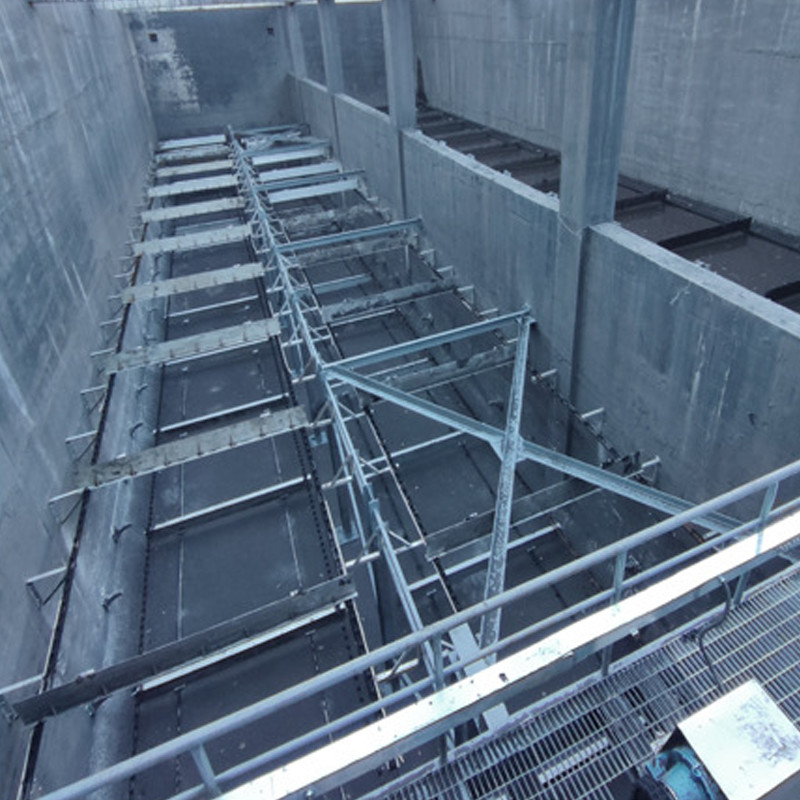

Das Verlangsamungsantriebsgerät der Püttingart Schlammschaber mittelt die Energie der Widerstandkette durch die Kettenradpaare über, den Schaber zu fahren, um sich entlang die oberen und untereren Führungsschienen des Pools Richtungs- und ununterbrochen zu drehen. Während der Operation reibt der Schaber den Sand auf dem Poolboden und den Ölschlamm auf der Pooloberfläche zum Sammelbehälter des Schlamms und zum SchlackenAbflussrohr, um sie aus dem Pool heraus zu entladen.
Ausrüstungs-Eigenschaften
1. Die spezielle Kette wird für zuverlässiges Getriebe benutzt.
2. wird wasserdichtes Lager, mit langer Nutzungsdauer angenommen.
3. Die Struktur ist angemessen und die Operation ist stabil.
Der Abfall mit 4 Sanden ist komplett und leistungsfähig.
5. Die bewegliche Geschwindigkeit des Schabers ist mäßig, der wenig Störung zum Abwasser hat und zur Sedimentbildung von Schwebstoffen förderlich ist.

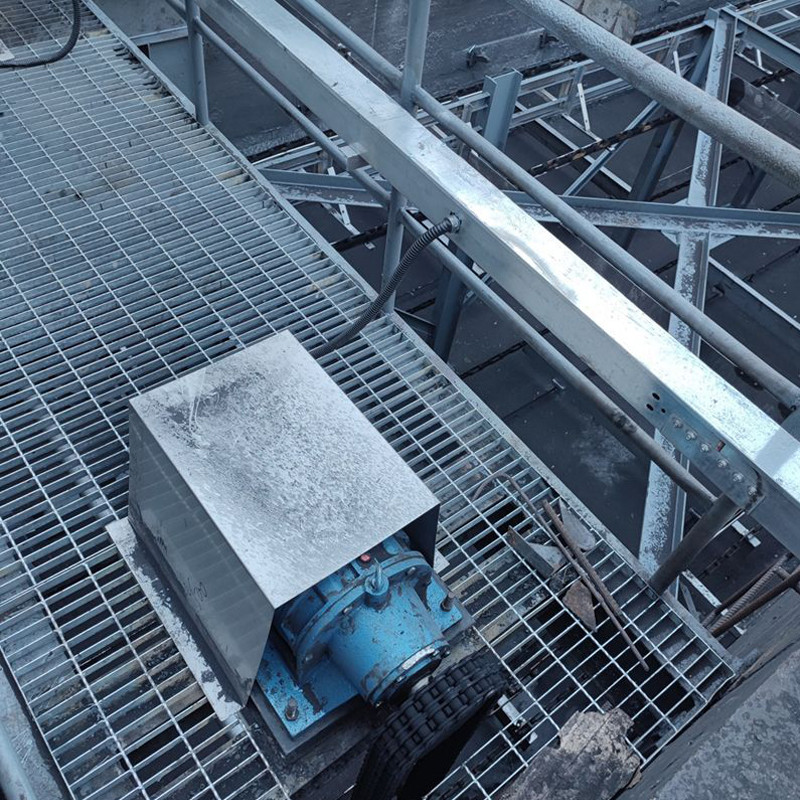

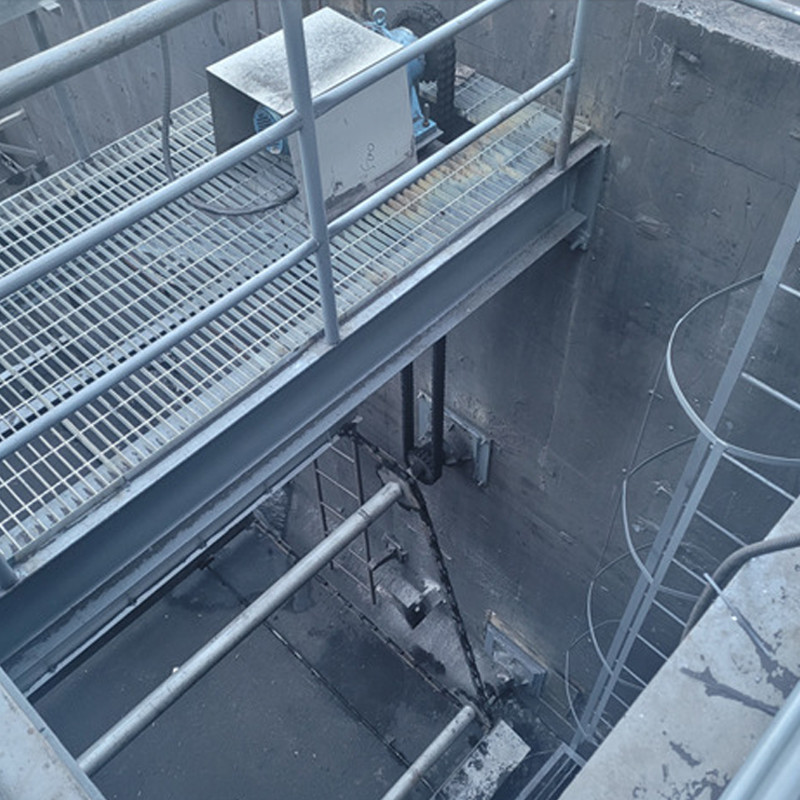

6. Der Schaber macht ununterbrochene Drehbewegung im Pool, ohne aufzuheben. Das Antriebsgerät ist auf der Plattform auf die Oberseite des Pools, also sind Netzverteilung und Wartung sehr einfach
7. Er kann als Schlackenabstreicheisen ohne zusätzlichen Mechanismus auch verwendet werden.
Parameter
| Vorbildliches Number/Parameter | ZBG-16 | ZBG-20 | ZBG-25 | ZBG-30 | ZBG-35 | ZBG-40 | ZBG-45 | ZBG-50 | ZBG-55 | |
| Pooldurchmesser Φ (m) | 16 | 20 | 25 | 30 | 35 | 40 | 45 | 50 | 55 | |
| Tiefe Pooltiefe H (m) | 3.5~4.5 (entsprechend den Anforderungen des Benutzers) | |||||||||
| Poolseiten-Wassertiefe H2 (m) | 3.0~4.0 (entsprechend den Anforderungen des Benutzers) | |||||||||
| Um Leitungsgeschwindigkeit v (m/min) | 2.0~3.0 | |||||||||
| Gehende Radmaße (Millimeter) | Φ400x120 | Φ120x450 | ||||||||
| Energie von Motor N (Kilowatt) | 0,37 | 0,55 | 0,75 | |||||||
| Installationsgröße (Millimeter) | Φ1 | 1100 | 1100 | 1200 | 1200 | 1500 | 1500 | 1800 | 1800 | 1800 |
| Φ2 | 2500 | 2500 | 2500 | 3500 | 4000 | 4500 | 5000 | 5500 | 6000 | |
| Φ3 | 2600 | 3000 | 3800 | 4500 | 4500 | 5000 | 5000 | 6000 | 6000 | |
| Φ4 | 2100 | 2300 | 3500 | 4000 | 4000 | 4000 | 4500 | 4500 | 4500 | |
| H2 | 500 | 500 | 600 | 760 | 760 | 760 | 760 | 760 | 760 | |
| B | Entsprechend den Anforderungen des Benutzers | |||||||||
| H3 | Entsprechend den Anforderungen des Benutzers | |||||||||
| L | Entsprechend den Anforderungen des Benutzers | |||||||||
| Um den Raddruck P1 (KN) | 9,0 | 11,5 | 15 | 19 | 22 | 25 | 28 | 30 | 32 | |
| Sattellast der zentralen Plattform P2 (KN) | 17 | 23 | 30 | 37 | 82 | 100 | 112 | 122 | 175 | |
| Mittellast der Mittellast P3 (KN) | 9,5 | 13 | 17 | 22 | 28 | 28 | 30 | 32 | 40 | |
