Schlammabstreifer mit Mittelantrieb für Abwasserklärbecken Hersteller Schlammabstreifer aus Edelstahl 304

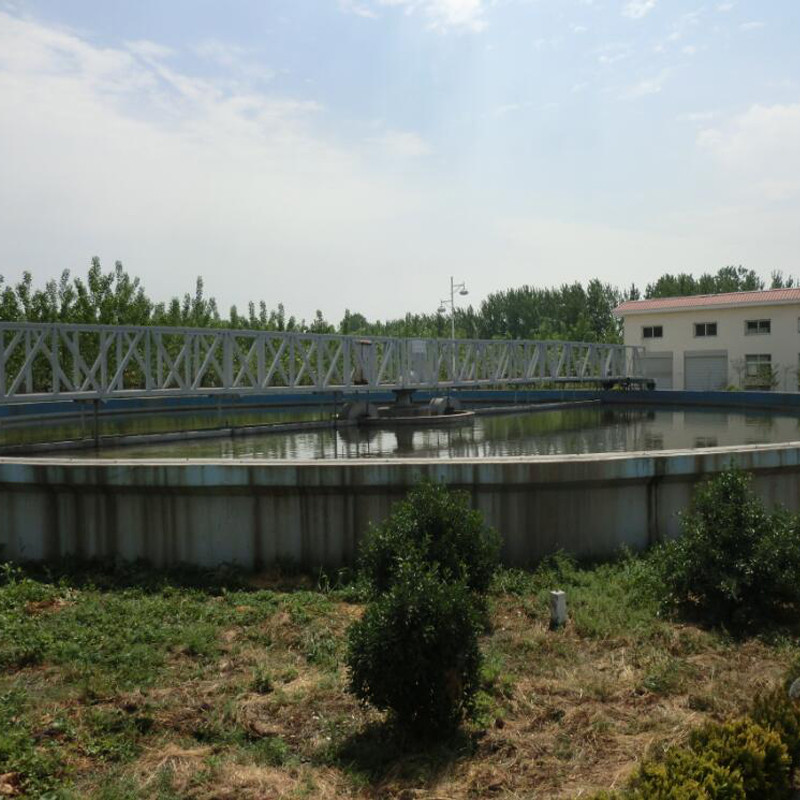

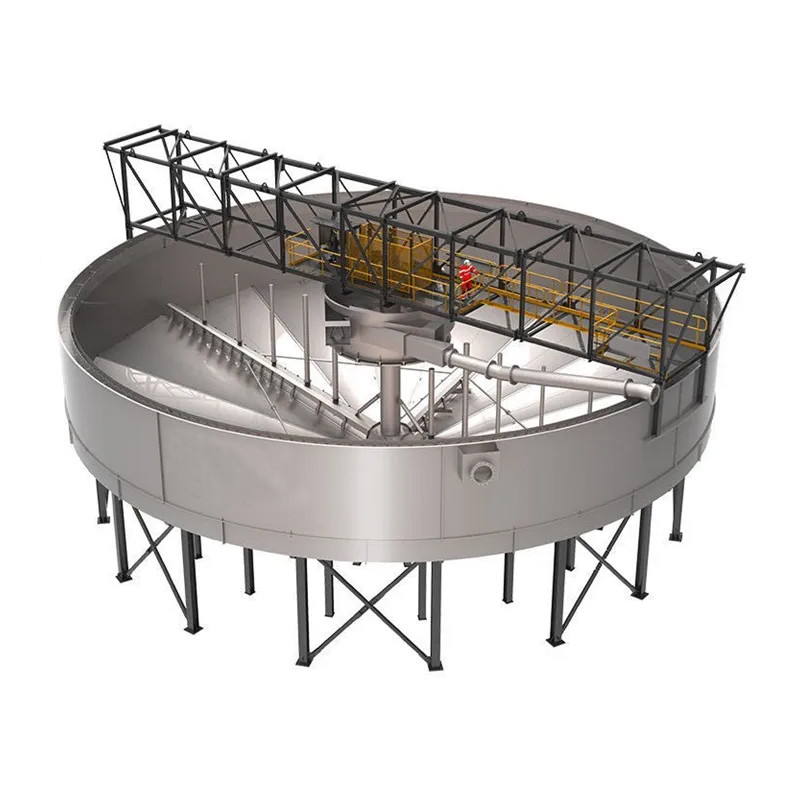

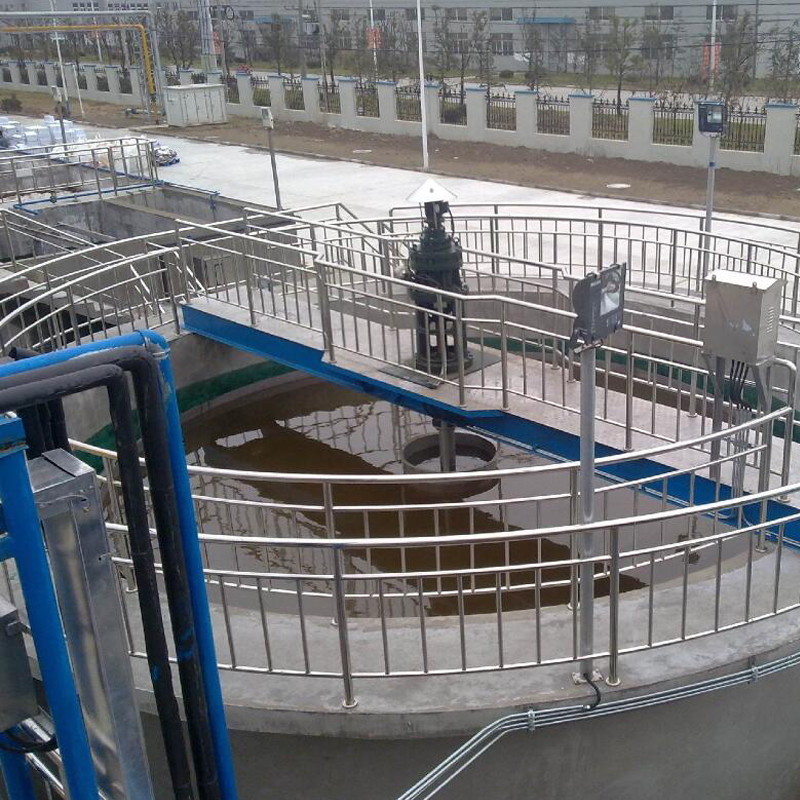

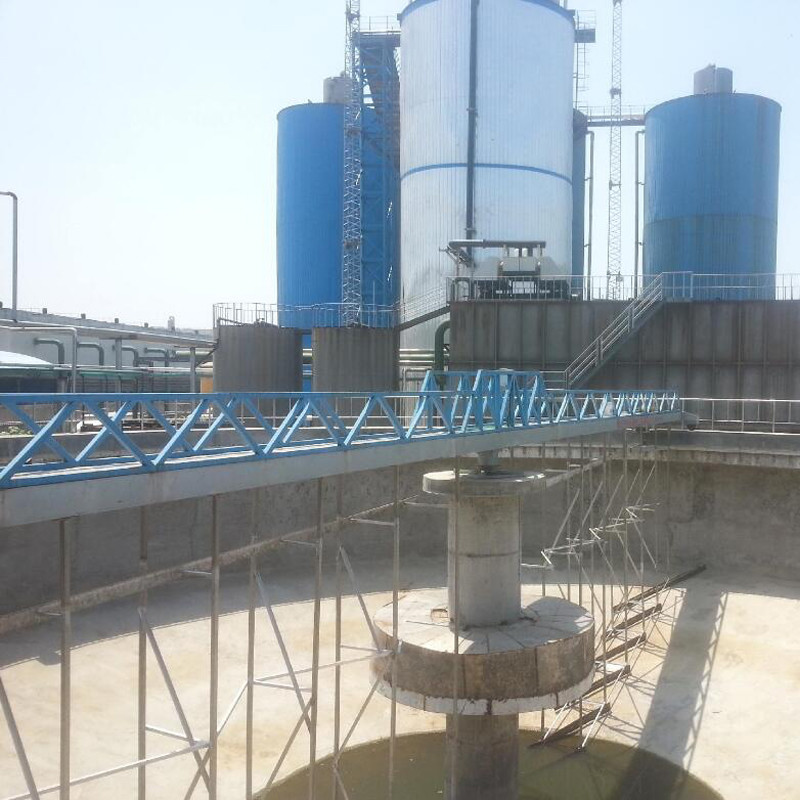

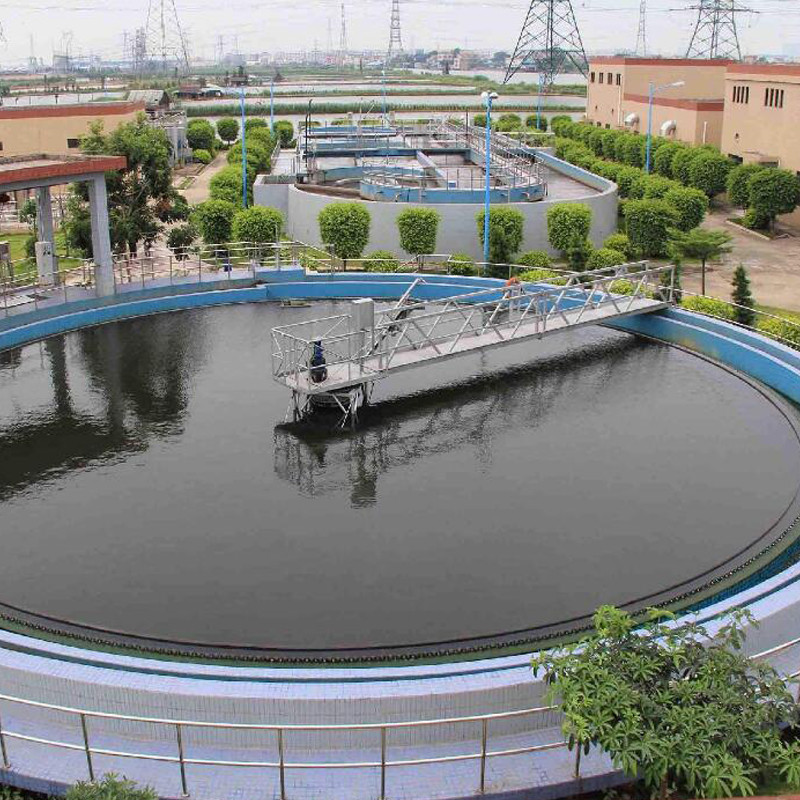

Der Schlammabstreifer mit zentralem Antrieb ist für das Abkratzen und Ablassen des Schlamms aus dem radialen (kreisförmigen) Sedimentationsbecken mit einem Durchmesser von im Allgemeinen nicht mehr als 18 m in der Wasseranlage oder Kläranlage im Wasserversorgungs- und Entwässerungsprojekt anwendbar.Der Schlammabstreifer mit zentralem Antrieb besteht hauptsächlich aus einer Antriebsvorrichtung, einer Hauptwelle, einem Handlauf, einem Stahlträger, einer vertikalen Gitterstange, einer Stütze, einem Schlammabstreifer, einer Überlaufwehrplatte, einer Zugstange, einem kleinen Abstreifer, einem Unterwasserlager, einem Strömungsstabilisator, einem elektrischen Schaltkasten und anderen Komponenten.
Arbeitsprinzip

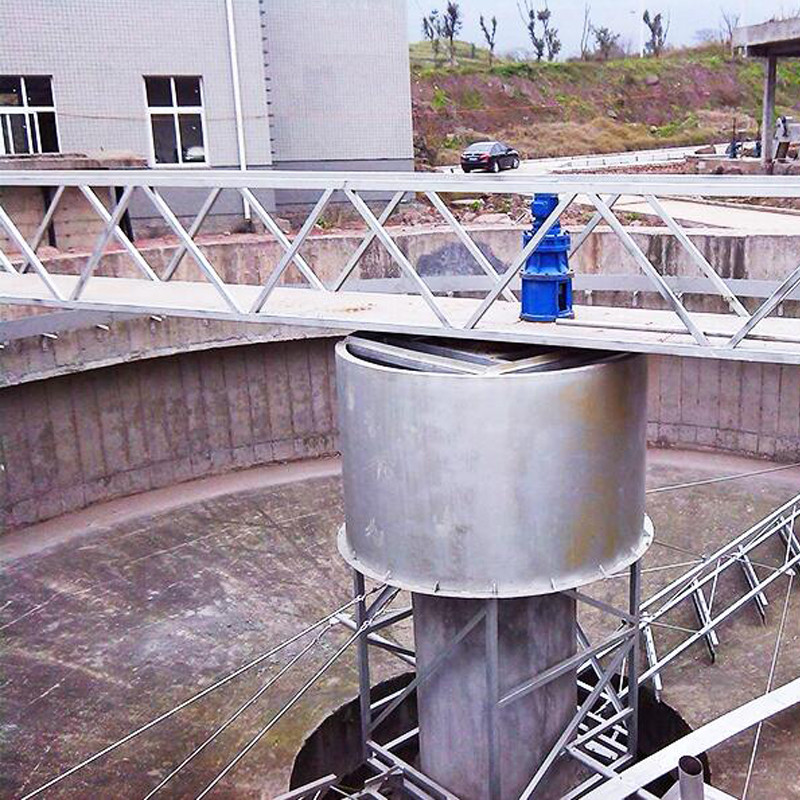

Das Abwasser strömt vom Einlassrohr zur Diffusion in die Umlenktrommel und fließt dann gleichmäßig in radialer Richtung in die Umgebung ab.Der suspendierte Schlamm wird nach der Sedimentation am Boden des Beckens abgelagert.Die Antriebsvorrichtung treibt den Mittelständer drehend an und treibt den Schaberarm und den Schaber drehend an.Nachdem der Schlamm um den Tank herum zum zentralen Schlammsammeltank geschabt wurde, wird er durch statischen Druck im Inneren des Tanks aus dem Schlammabzugsrohr außerhalb des Tanks abgelassen.Der Wasseroberflächenschaum wird von der Abschöpfvorrichtung zur Seite des Tanks abgeschöpft und dann vom Schlackenkratzer in den Schlackeneimer geschabt und außerhalb des Tanks abgelassen.Der Überstand läuft durch die dreieckige Auslasswehrplatte zum Auslasstank über und wird dann abgelassen.
Anwendung
Der Schlammabstreifer mit zentralem Antrieb kann in Abwasserbehandlungsprojekten in Städten, in der chemischen Industrie, in der leichten Textilindustrie, in der Metallurgie und in anderen Industrien eingesetzt werden.Das Gebrauchsmuster hat die Vorteile einer angemessenen Struktur, einer hohen Effizienz, einer bequemen Bedienung und Wartung und ist ein ideales Abwasserbehandlungsprojekt.
Haupteigenschaften
1. Die Arbeitsbrücke ist ein Halbbrückentyp und ihr Material kann aus Kohlenstoffstahl oder Edelstahl bestehen
2. Das Antriebsgerät verwendet die Kombination aus Stirnradgetriebe und Schneckengetriebe, um das Ausgangsdrehmoment und die Geschwindigkeit sowie den hohen Übertragungseffekt sicherzustellen.
3. Das Untersetzungsgetriebe ist mit einer Überdrehmomentschutzvorrichtung ausgestattet, die im Betrieb sicher und zuverlässig ist;
4. Das Gerät ist einfach zu bedienen und kann den Betrieb des Geräts direkt/fernsteuern;
Parameter
| Modell | NL3xL | NL 4,5xL | NL5xL | NL6xL |
| Beckenbreite B(m) | 3 | 4.5 | 5 | 6 |
| Empfohlene Beckenlänge L(m) | 8~16 | 8~16 | 8~16 | 8~16 |
| Empfohlene Beckentiefe H(m) | 3.5 | 3.5 | 3.5 | 3.5 |
| Antriebsleistung (Kw) | 2.2 | 2.2 | 2.2 | 3 |
| Bewegungsgeschwindigkeit des Abstreifers (m/min) | 1 | 1 | 1 | 1 |
| Scrch-Abstand (m) | 2 | 2 | 2 | 2 |
| Trübung des einströmenden Wassers (mg／L) | ≤500 | ≤500 | ≤500 | ≤500 |
