Edelstahlhersteller-Abwasseraufbereitungsausrüstung des Drehzahneggengrills sauberere

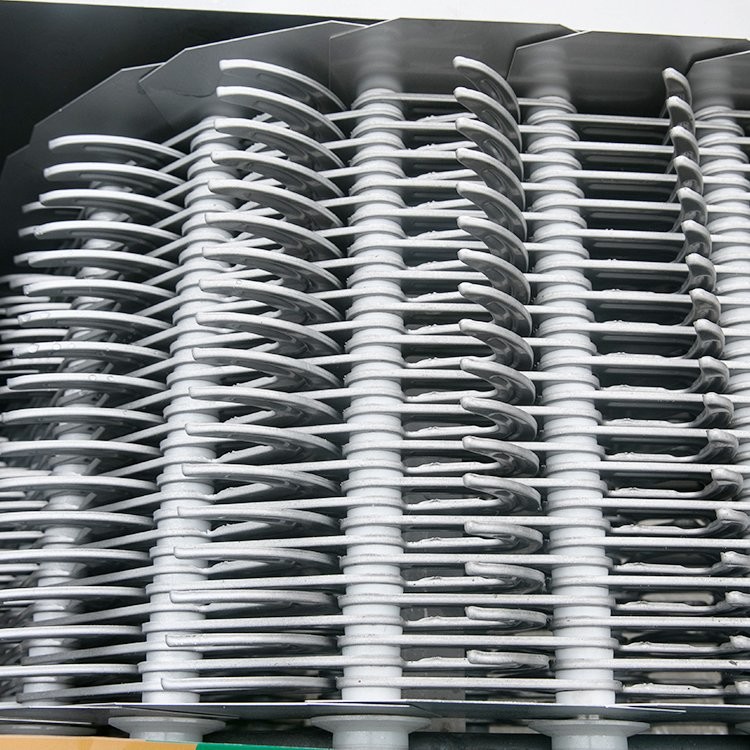

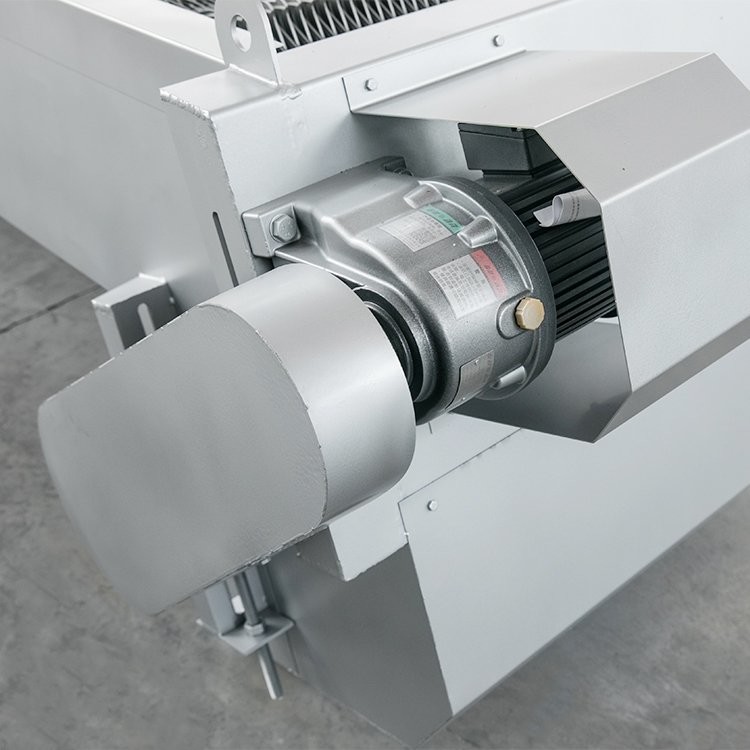

Rotierender mechanischer Grill ist eine Art Grill, die ununterbrochen und automatisch zu säubern kann. Er wird aus vielen identischen Rührstangengangteilen verfasst, die in eine Gruppe geschlossene Rührstangengangketten in einer geschwankten und parallelen Art zusammengebaut werden. Gefahren durch den Motor und den Reduzierer, überschreitet er durch eine Gruppe gerillte Räder und Ketten besteht aus ununterbrochener top-down Kreisbewegung, um das Ziel von den Grill ununterbrochen entfernen zu erzielen.
Anwendung
1. Verwendet in der Papierherstellung, im Schlachten, Leder, machende, Industrien Zucker der Weinherstellung, der Lebensmittelverarbeitung, des Gewebes, des Druckens und des Färbens, petrochemischen und anderer, der in der Abwasserbehandlung, werden Schwebstoffe, Schwimmstoffe, Sedimente und andere Feststoffe entfernt;
2. nützliche Substanzen wie aufbereitete Fasern und Rückstände benutzt in der Papierherstellung, im Alkohol, in der Stärke, in der Lebensmittelverarbeitung und in anderen Industrien;
3. Er wird verwendet, um das Primärsedimentationsbecken in der städtischen Abwasseraufbereitung zu ersetzen.
Leistungsnutzen
1. Hohes Maß Automatisierung, hoher Abscheidegrad, Leistungsaufnahme der geringen Energie, keine Geräusche, gute Korrosionsbeständigkeit;
2. Er kann ununterbrochene und stabile Operation unter unbeaufsichtigter Bedingung sicherstellen. Überlastungssicherheits-Schutzgerät wird eingestellt, um die Ausrüstung im Falle des Ausfalls automatisch zu stoppen, um die Überbelastung der Ausrüstung zu vermeiden.
3. Die Ausrüstung kann den Ausrüstungsoperationsabstand entsprechend dem Bedarf des Benutzers justieren, periodische Operation zu erzielen; Sie kann entsprechend dem Füllstandunterschied zwischen des Gitters automatisch Vorder- und Rückseite gesteuert werden; Sie hat auch die manuelle Kontrollfunktion, zum von Wartung zu erleichtern. Benutzer können entsprechend unterschiedlichem Arbeitsbedarf nach Belieben wählen.
4. Wegen des angemessenen Strukturentwurfs der Ausrüstung, hat er eine starke Selbstreinigungsfähigkeit, wenn die Ausrüstung funktioniert und nicht blockiert werden wird, also ist die tägliche Wartungsarbeitsbelastung klein.
Funktionsprinzip
Wenn die Zinkenkette zum Oberleder und zur Rückseite der Ausrüstung transportiert wird, wegen der leitenden Rolle des Kettenrads und der gebogenen Schiene, können die parallelen Zinkenreihen verrückt werden, damit der feste Schmutz in die Schlackennut durch sein eigenes Gewicht fallen kann. Wenn er sauber herunterfällt, ist diese Art des Gitters einfach, den Schmutz in den Kanal hinter das Gitter zu holen.
Parameter
| ModelNumber/Parameter | CF-500 | CF-600 | CF-700 | CF-800 | CF-900 | CF-1000 | CF-1100 | CF-1200 | CF-1300 | CF-1400 | CF-1500 | ||||
| Gerätbreite B (Millimeter) | 500 | 600 | 700 | 800 | 006 | 1000 | 1100 | 1200 | 1300 | 1400 | 1500 | ||||
| Kanal-Breite B1 (Millimeter) | B+100 | ||||||||||||||
| Effektive Torbreite B2 (Millimeter) | B-157 | ||||||||||||||
| Grundlagenbolzen, der B3 (Millimeter, sperrt) | B+200 | ||||||||||||||
| Gesamtausrüstungsbreite B4 (Millimeter) | B+350 | ||||||||||||||
|
Rührstangenzahnfreigabe b (Millimeter) |
t=100 | 1≤b≤10 | |||||||||||||
| t=150 | 10 | ||||||||||||||
| Installationswinkel α (°) | 60~85 | ||||||||||||||
| Kanaltiefe H (Millimeter) | 800~12000 | ||||||||||||||
| Vergnügen Sie sich zur Plattformhöhe H1 (Millimeter) | 600~1200 | ||||||||||||||
| Gesamtausrüstungshöhe H2 (Millimeter) | H+H1+1500 | ||||||||||||||
|
Hintere Kastenbildhöhe H3 (ww) |
t=100 | ≈1000 | |||||||||||||
| t=150 | ~1100 | ||||||||||||||
|
Rührstangenzahnfahrgeschwindigkeit v (m/min) |
≈2.1 | ||||||||||||||
| Energie von Motor N (Kilowatt) | 0.55~1.1 | 0.75~1.5 | 1.1~2.2 | 1.5~3.0 | |||||||||||
| Druckverlust (Millimeter) | ≤20 (außen der Blockierung) | ||||||||||||||
| Tiefbaulast | P1 (KN) | 20 | 25 | ||||||||||||
| P2 (KN) | 8 | 10 | |||||||||||||
| ΔP (KN) | 1,5 | 2,0 | |||||||||||||

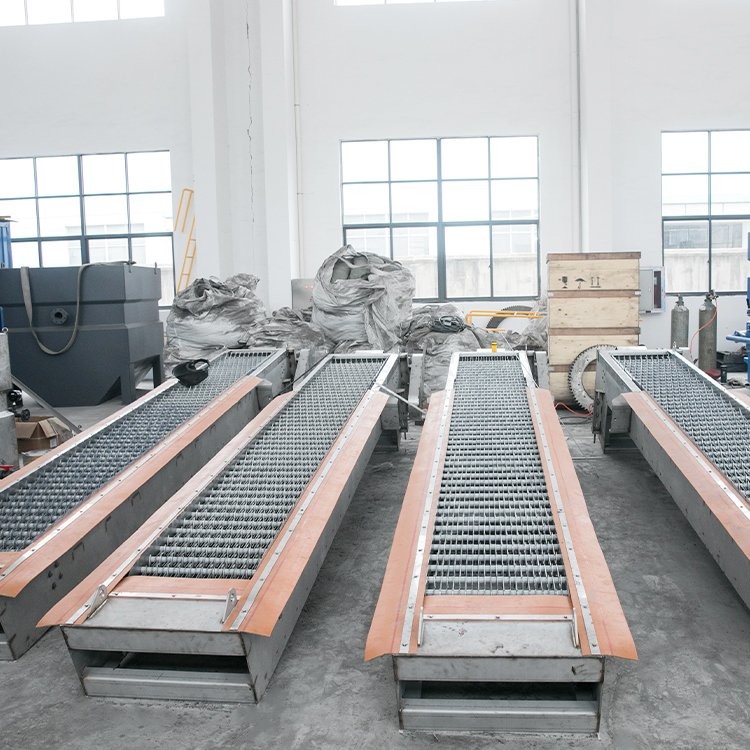

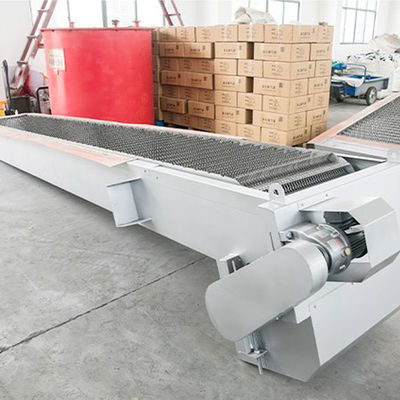

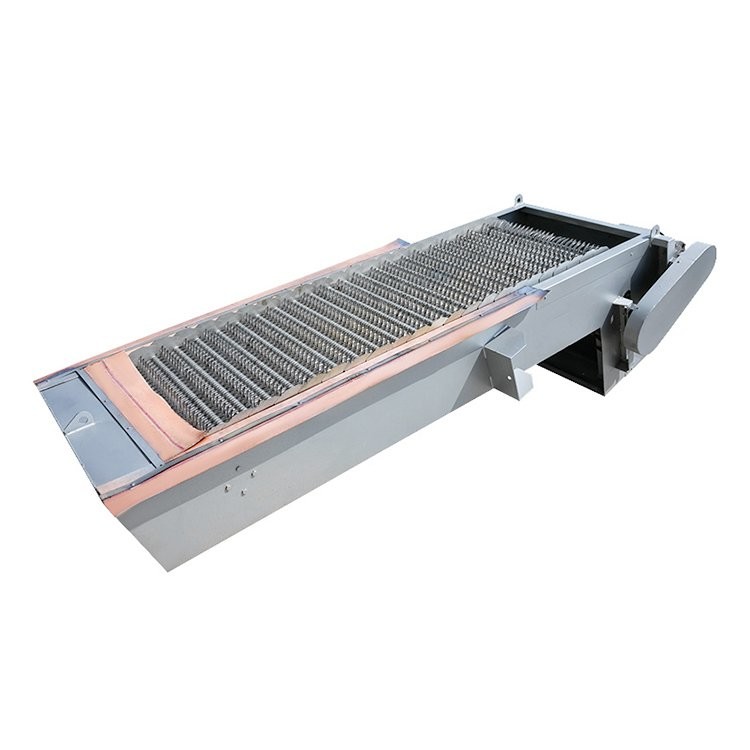

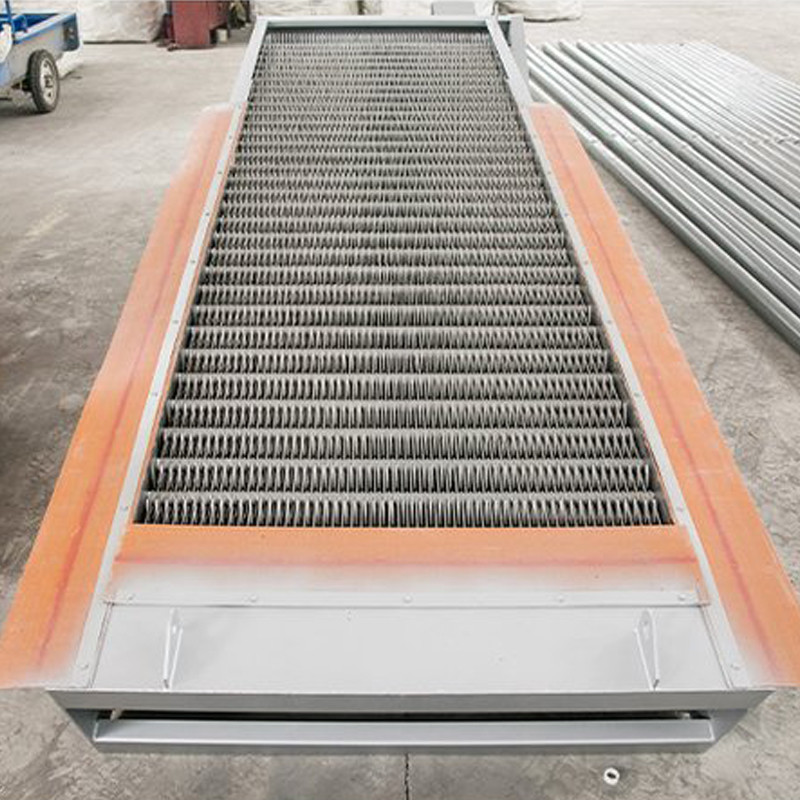

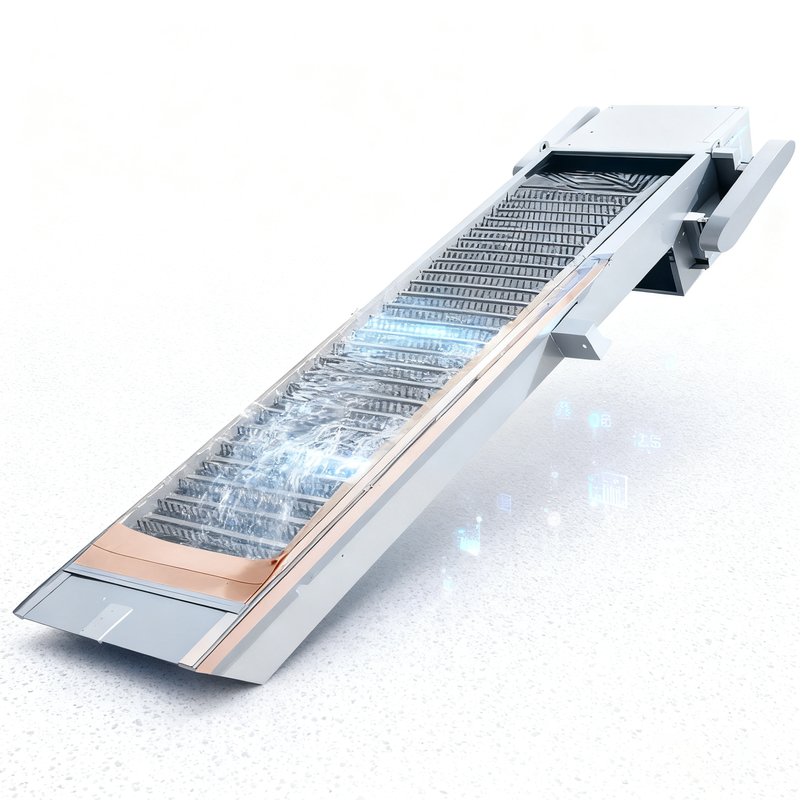

Wirkliches Bild
