Edelstahl-oder effektive on-line-Nylonstützrotierende trommelartige mechanische Stangen-Schirm-Schlamm-Behandlung Chinas ZG
Warum wählen Sie uns?
1. Longdai hat mehr als 10 Jahre von der Erfahrung in der Abwasser- und Schlammbehandlung.
2. Wir führen ein Deutsch Technologie, so unser Produkt ist viel besser als andere chinesische Hersteller.
3. Wir benutzen nur die besten Teile vom besten Lieferanten.
4. Wir haben unsere eigene R&D-Mitte und komplettes Fertigungssystem.
Anwendung

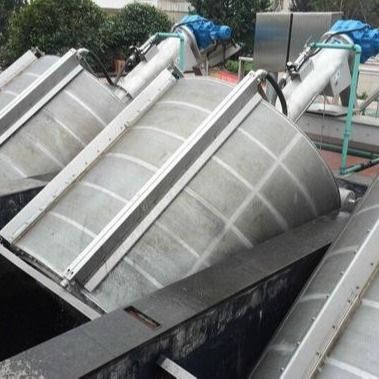

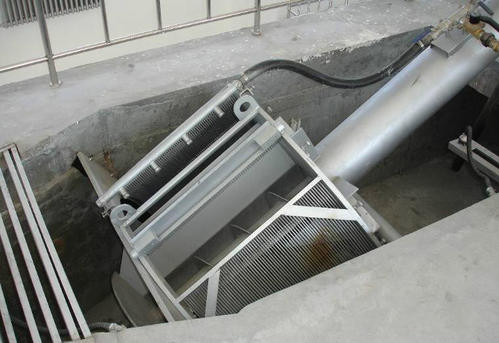

ZG ist ein neues Produkt, das die drei Funktionen der feinen Stangenabfallbehandlung integriert, die anhebende und zusammendrückende Stangenschlackenschraube. Die Ausrüstung kann in den Kanal oder in den Behälter installiert sein. Diese Maschine wird hauptsächlich in der städtischen Abwasseraufbereitung und in den industriellen Abwasserbehandlungsprojekten benutzt, um Körper abzufangen.
Hauptparameter und Installations-Größentabelle
| Art | ZG1400 | ZG2200 | ZG2600 | ZG3000 |
| Gap=6mm | 419 | |||
| Gap=10mm | 482 | 1315 | 2150 | 2750 |
| Trommel-Durchmesser (Millimeter) | 1400 | 2200 | 2600 | 3000 |
| Kanal-Breite (Millimeter) | 1440 | 2440 | 2640 | 3040 |
| L (M) | 3~7 | 3.5-7 | 3.5-7 | 3.5-7 | 4~8 | 4.5-8 | 4.5-8 | 5 〜 9 | 5~9 | 5~9 |
| (M) | 2.6-6 | 2.6-6 | 3,2 〜 6 | 3.2-6 | 4-7.2 | 4~7.2 | 4-7.2 | 4.5-9 | 4.5-9 | 4.5-9 |
| h (Millimeter) | 700 | 740 | 740 | 740 | 804 | 804 | 804 | 959 | 959 | 959 |
| k (Millimeter) | 1235 | 1420 | 1420 | 1310 | 1595 | 1595 | 1595 | 1525 | 1525 | 1525 |
| W (Millimeter) | 300 | 350 | 480 | 590 | 750 | 850 | 950 | 1150 | 1250 | 1400 |
|
b (Millimeter) A-A |
435 | 546 | 625 | 741 | 842 | 902 | 1263 | 1300 | 1340 | 1375 |
| c (Millimeter) | 821 | 1013 | 1190 | 1401 | 1658 | 1874 | 2280 | 2490 | 2670 | 2990 |
| e=io b (Millimeter) | 465 | 548 | 630 | 749 | 846 | 963 | 1263 | 1300 | 1340 | 1375 |
| c (Millimeter) | 905 | 1012 | 1190 | 1402 | 1657 | 1875 | 2277 | 2490 | 2670 | 2990 |
| MaxP1 (N) | 7160 | 8300 | 10400 | 11600 | 19500 | 22000 | 25400 | 37500 | 40800 | 45800 |
| Last P2 (N) | 3580 | 4150 | 5200 | 5830 | 9750 | 11000 | 12250 | 18750 | 20400 | 22900 |
| Leistungsstärke (Kilowatt) | 1,1 | 1,5 | 2,2 | 3 | ||||||
Struktur-und Funktions-Prinzip
Das Stangenblatt wird in einen trommelförmigen Schirmkorb entsprechend dem Stangenabstand gemacht. Die behandelten Wasserströme herein von der Vorderseite des Schirmkorbes, der Filter durch die Bar und der Flüsse zum Ausgang des Pools. Die Barschlacke wird auf der Baroberfläche eingeschlossen. Wenn der Wasserspiegelunterschied innerhalb und außerhalb der Bar einen bestimmten Wert erreicht, dreht sich die rotierende gezahnte Rührstange, die auf die zentrale Welle gesetzt wird, um den Schmutz zu säubern. Wenn die gezahnte Rührstange der Schlackereinigung den Schmutz zur Spitze des Korbes aufhebt, beginnt sie, die Schlacke zu entladen (die Schlacke, die unter sein eigenes Gewicht fallen kann, wird in den Schlackenschlitz entladen) und dann, nach 15° rückwärts drehen, reibt die Schlackenreinigungs-Zahnplatte an der Spitze des Korbes automatisch die Schlacke, die an den Rührstangenzähnen haftet und entlädt sie in den Schlackenschlitz. Die Barschlacke wird vom Schneckenförderer an der Unterseite der Abflussrinne angehoben und wird entladen, nachdem man im oberen drückenden Abschnitt zusammengedrückt worden ist und entwässert worden ist.
Hauptmerkmale
Diese Maschine wird aus Stangenkorb, Schraubenaufzug, Spindelpresse, Zahnrührstangenmechanismus, Zahnreinigungsplatte, Stützrahmen, SchlackenAbflussrohr und anderen Komponenten verfasst. Wegen seiner speziellen Arbeit, hat sie die folgenden Eigenschaften:
1. Die Stange und die Wasserstromform 35. Angeln Sie, wegen der Bildung von Leitblechen, sogar viel Schmutz mit einer Stärke, die kleiner ist, als der Abstand des Stangenschirmes getrennt werden kann.
2. Der Stangenschirm wird mit einer Spülvorrichtung, einem blockorientierten Gerät der Rührstange und einer selbstreinigenden Funktion ausgerüstet.
3. Die zylinderförmige Struktur erhöht die Strömungsgeschwindigkeit des Grills, der mit dem traditionellen Stangenschirm verglichen wird, verringert den Druckverlust und verringert die Ansammlungsfläche vor dem Grill.
4. Alle Teile in Verbindung mit Wasser werden vom Edelstahl gemacht und werden mit dem In Essig einlegen und Passivierung behandelt. In allem Zivilabwasser und im meisten Brauchwasser hat er starke rostfeste Leistung und langes Leben.
5. Die integrierte Fischerei, übermittelnd, und Kompressionsbehandlung durch den Stangenschirm spart nicht nur Bodenfläche, aber verringert auch die Kosten der folgenden Abfallbeseitigung.
6. Es gibt fast keinen Bedarf an der Wartung, kein Bedarf, im drehenden Punkt wieder zu tanken, und das Fahrwerk hat sehr wenige Brennstoffaufnahmemale.
Entwurfs-und Installations-Diagramm
Technische Anforderungen
1. Die Kanalbreite und die Kanaltiefe sollten flach und die Maßtoleranz sein, be≤ 10mm wenn.
2. Die Ausrüstung wird mit Expansionsbolzen auf Standort geregelt.
