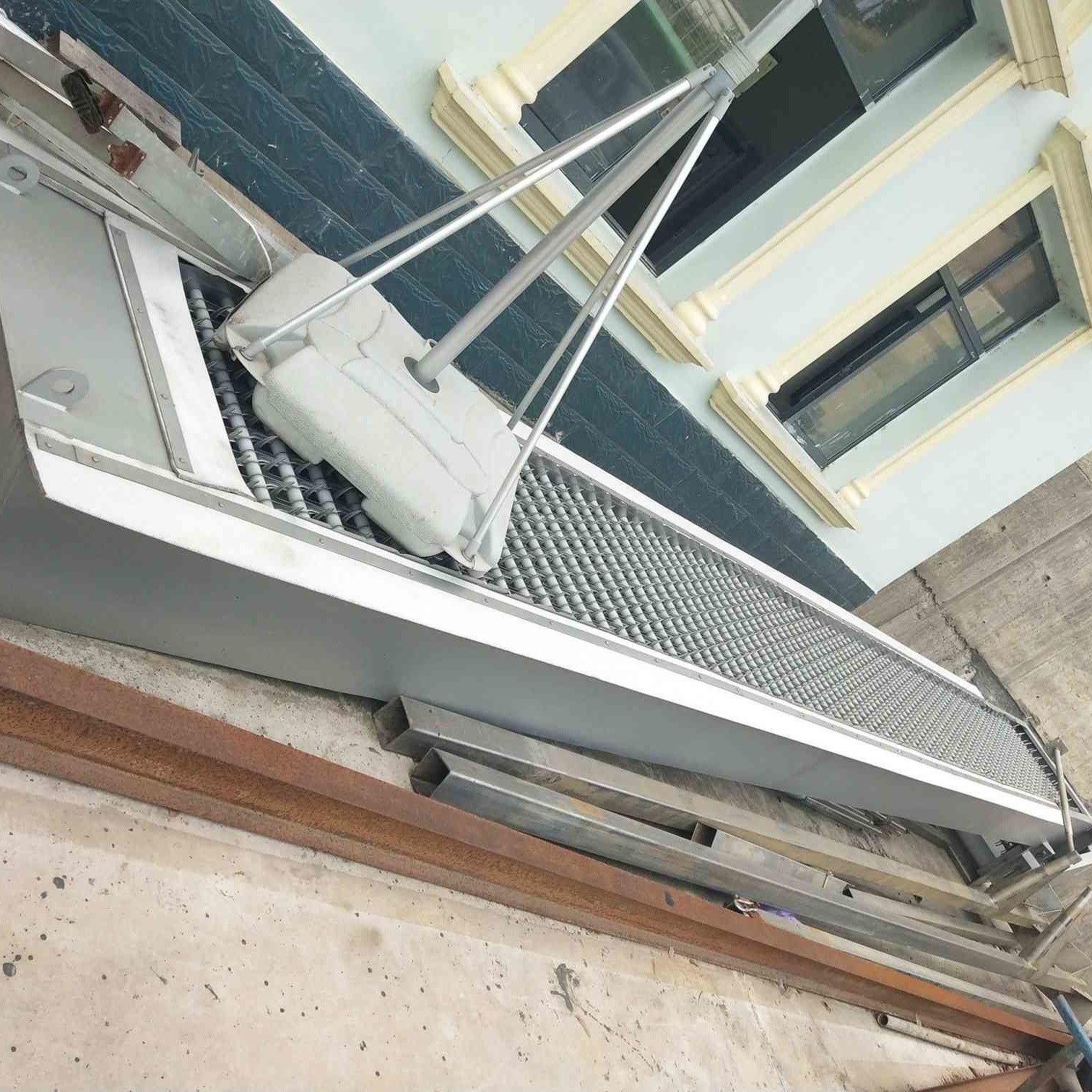

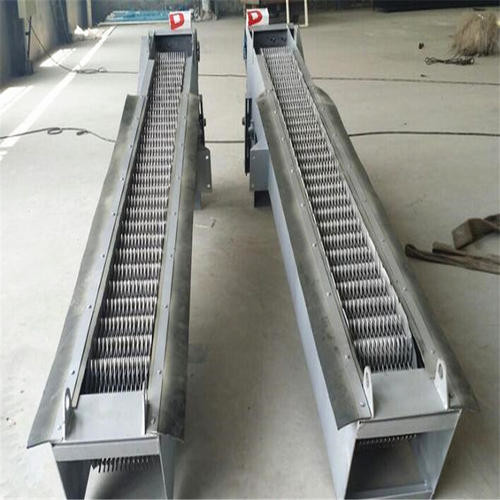

CF schreiben Wasserbehandlung Drehfestflüssigkeits-Trennzeichen mechanische Stangen-Schirm-Wasserbehandlungsindustrie
Kurze Einleitung
Gefunden in Yixing, ist eine moderne und schöne Stadt von Jiangsu-Provinz, China, Longdai Co., Ltd ein Verarbeitungsausrüster der petrochemischen Industrie spezialisiert auf Klimaverarbeitungs&integrating unabhängige Forschung und Entwicklung, Entwurf, allgemeine Ausrüstungsherstellung des Vertrags, Umweltschutzes und relevante Materialbereitstellung.
Anwendung
CF-Art Drehfestflüssigkeitstrennzeichen, ist es eine moderne Wasserbehandlungs-Festflüssigkeitstrennungsausrüstung, hauptsächlich benutzt in den städtischen Klärwerken, in der Wohnviertelabwasservorbehandlung, in den städtischen Regen-/Abwasserpumpwerken, in den Wasserpflanzen und in Kühlwasser in den Kraftwerken, in etc. Am Wassereinlaß ist druckt die Ausrüstung auch in den Wasserbehandlungsprojekten in den verschiedenen Industrien wie Geweben weitverbreitet und und färbt, Nahrung, Wasserprodukte, Papierherstellung, Weinherstellung, Gemetzel, bräunt, etc. Es ist eine ideale Festflüssigkeitstrennungsausrüstung in der Wasserbehandlungsindustrie.
Struktur-und Funktions-Prinzip
Die Ausrüstung nimmt eine Drehart an. Eine spezielle Form von Pflug-förmigen Rührstangenzähnen werden auf der horizontalen Achse in einer bestimmten Versammlungsreihenfolge und -zahl vereinbart, um eine Rührstangenzahnkette zu bilden. Entsprechend der Wasserführung wird sie in verschiedene Abstände zusammengebaut und installiert in die Pumpstation oder am Eingang der Kläranlage, wenn das treibende Gerät die Rührstangenkette fährt, um sich von der Unterseite zu bewegen, um zu übersteigen, wird Diverses in das Wasser durch die Rührstangenkette aufgehoben, und die Flüssigkeit fließt den Stangenabstand durch. Nachdem die Ausrüstung zur oberen Spitze sich dreht, ändert die Rührstangenkette die Laufrichtung sich bewegt von oben bis unten. Das Material fällt weg von den Rührstangenzähnen durch sein eigenes Gewicht. Wenn die Rührstangenzähne von der Rückseite an die Unterseite der Ausrüstung sich wenden, beginnen sie einen anderen austauschenden Dauerbetrieb, um Rückstand vom Wasser ununterbrochen zu entfernen. Zu den Zweck der Festflüssigkeitstrennung erzielen.
Parameter
| ModelNumber/Parameter | CF-500 | CF-600 | CF-700 | CF-800 | CF-900 | CF-1000 | CF-1100 | CF-1200 | CF-1300 | CF-1400 | CF-1500 | ||||
| Gerätbreite B (Millimeter) | 500 | 600 | 700 | 800 | 006 | 1000 | 1100 | 1200 | 1300 | 1400 | 1500 | ||||
| Kanal-Breite B1 (Millimeter) | B+100 | ||||||||||||||
| Effektive Torbreite B2 (Millimeter) | B-157 | ||||||||||||||
| Grundlagenbolzen, der B3 (Millimeter, sperrt) | B+200 | ||||||||||||||
| Gesamtausrüstungsbreite B4 (Millimeter) | B+350 | ||||||||||||||
|
Rührstangenzahnfreigabe b (Millimeter) |
t=100 | 1≤b≤10 | |||||||||||||
| t=150 | 10 | ||||||||||||||
| Installationswinkel α (°) | 60~85 | ||||||||||||||
| Kanaltiefe H (Millimeter) | 800~12000 | ||||||||||||||
| Vergnügen Sie sich zur Plattformhöhe H1 (Millimeter) | 600~1200 | ||||||||||||||
| Gesamtausrüstungshöhe H2 (Millimeter) | H+H1+1500 | ||||||||||||||
|
Hintere Kastenbildhöhe H3 (ww) |
t=100 | ≈1000 | |||||||||||||
| t=150 | ~1100 | ||||||||||||||
|
Rührstangenzahnfahrgeschwindigkeit v (m/min) |
≈2.1 | ||||||||||||||
| Energie von Motor N (Kilowatt) | 0.55~1.1 | 0.75~1.5 | 1.1~2.2 | 1.5~3.0 | |||||||||||
| Druckverlust (Millimeter) | ≤20 (außen der Blockierung) | ||||||||||||||
| Tiefbaulast | P1 (KN) | 20 | 25 | ||||||||||||
| P2 (KN) | 8 | 10 | |||||||||||||
| ΔP (KN) | 1,5 | 2,0 | |||||||||||||
| ModelNumber/Parameter | CF-500 | CF-600 | CF-700 | CF-800 | CF-900 | CF-1000 | CF-1100 | CF-1200 | CF-1300 | CF-1400 | CF-1500 | ||
| Wassertiefe vor dem Tor H3 (m) | 1,0 | ||||||||||||
|
Überführung - TorStrömungsgeschwindigkeit V (m/s) |
0,8 | ||||||||||||
|
Abstand b (Millimeter) |
1 |
Überlaufenes Wasser Strömungsgeschwindigkeit Q (m3/s) |
0,03 | 0,04 | 0,05 | 0,06 | 0,07 | 0,08 | 0,08 | 0,09 | 0,10 | 0,11 | 0,12 |
| 3 | 0,07 | 0,09 | 0,10 | 0,12 | 0,14 | 0,16 | 0,18 | 0,20 | 0,22 | 0,24 | 0,26 | ||
| 5 | 0,09 | 0,11 | 0,14 | 0,16 | 0,18 | 0,21 | 0,23 | 0,26 | 0,28 | 0,31 | 0,33 | ||
| 10 | 0,11 | 0,14 | 0,17 | 0,21 | 0,24 | 0,27 | 0,30 | 0,33 | 0,37 | 0,40 | 0,43 | ||
| 15 | 0,13 | 0,16 | 0,20 | 0,24 | 0,27 | 0,31 | 0,34 | 0,38 | 0,42 | 0,45 | 0,49 | ||
| 20 | 0,14 | 0,17 | 0,21 | 0,25 | 0,29 | 0,33 | 0,37 | 0,41 | 0,45 | 0,49 | 0,53 | ||
| 25 | 0,14 | 0,18 | 0,22 | 0,27 | 0,31 | 0,35 | 0,39 | 0,43 | 0,47 | 0,51 |
|
||
| 30 | 0,15 | 0,19 | 0,23 | 0,27 | 0,32 | 0,36 | 0,40 | 0,45 | 0,49 | 0,53 | 0,57 | ||
| 40 | 0,15 | 0,20 | 0,24 | 0,29 | 0,33 | 0,38 | 0,42 | 0,46 | 0,51 | 0,55 | 0,60 | ||
| 0,16 | 0,20 | 0,25 | 0,29 | 0,34 | 0,39 | 0,43 | 0,48 | 0,52 | 0,57 | 0,61 | |||
| 50 | |||||||||||||
Hauptmerkmale
1. Das treibende Gerät Antrieb direkt durch ein kreisähnliches Stiftrad oder einen schraubenartigen Gangreduzierermotor, der die Eigenschaften der lärmarmen, Kompaktbauweise und der stabilen Operation hat.
2. Der Rahmen ist eine integrale Rahmenkonstruktion, mit starker Starrheit, einfacher Installation und weniger täglichen Wartungsarbeiten.
3. Es gibt zwei Spezifikationen von Rührstangenzähnen, die Neigung der Rührstangenzähne t=150mm und die Neigung der Rührstangenzähne t=100mm.
4. Die Ausrüstung ist einfach zu benützen, und die Operation der Ausrüstung kann direkt Kontrollam ort/entfernt sein.
5. Zwecks versehentliche Überlastung verhindern sicher und zuverlässig zu lassen, wird es mit mechanischem Scherbolzen und ausgerüstet Überstrom angesammeltem Gewichtsschutz, um die Ausrüstungsoperation.
6. Wenn die Ausrüstung breites 1500mm ist, um die Gesamtstärke der Ausrüstung sicherzustellen, wird der Parallelschaltungsmodus angenommen.
Verpackung und Lieferung
1. Wasserdichte Verpackung mit dem internationalen Exportstandard durch 20ft, 40ft, Behälter 40hp. Ausrüstungs-Installationen, Elektromotor und Netzverteilerschrank werden im Holzetui-oder Eisen-Kasten verpackt. Andere Ausrüstung wird durch Farbe-Streifen-Plastikstoff verpackt.
2. Die Vollpflanzenmaschineriegröße sind als normales groß, also benutzen wir wasserdichten Stoff, um alle zu verpacken. Der Motor, Getriebe oder andere leicht geschädigte Teile, setzen wir sie in Kasten. Wir haben eine Berufsversandabteilung, sie versuchen ihr Bestes, um Ihre Behälterquantität zu speichern.
FAQ:
Q: Bieten Sie Kundendienst an?
: Technische Videounterstützung, on-line-Unterstützung, Ersatzteile, Feldinstandsetzungs-Reparatur-Service
Q: Wie lang ist Ihre Garantie?
: 2 Jahre nach der Ankunft der Waren. Während dieses Zeitraums solange es kein künstlicher Schaden ist, senden wir die geschädigten Teile kostenlos.
Q: Was über Ihre Erzeugnis-Zeit? Welchen ein bisschen Transport bieten Sie an?
: Innerhalb 30 Tage gegen Anzahlung. Luft, Land u. Meer.
Q: Was nehmen ein bisschen Zahlung Sie an?
: T/T, L/C, Paypal, Bargeld, D/P, D/A, Unionpay
