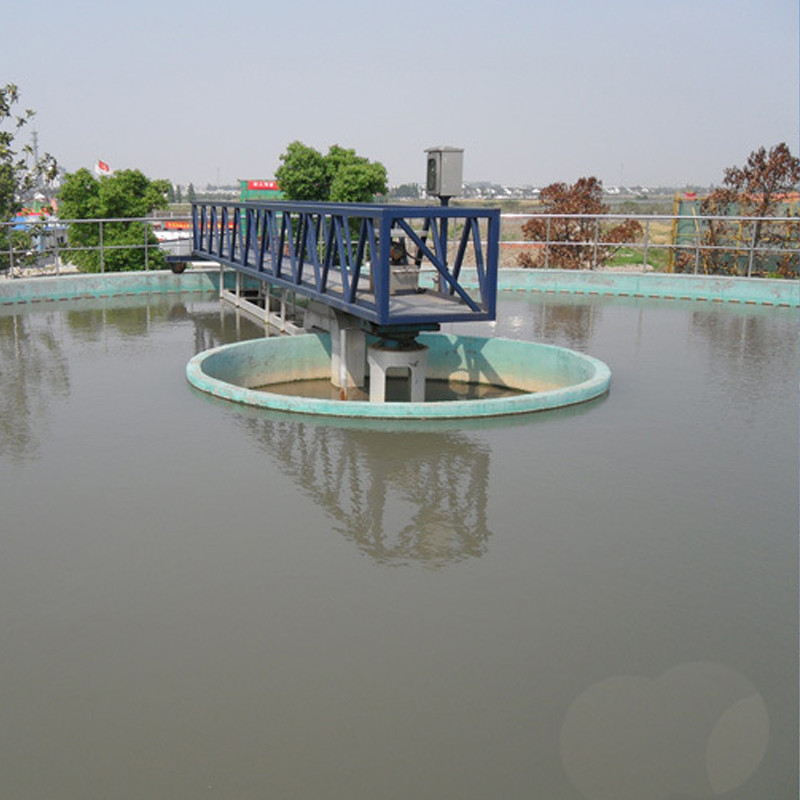

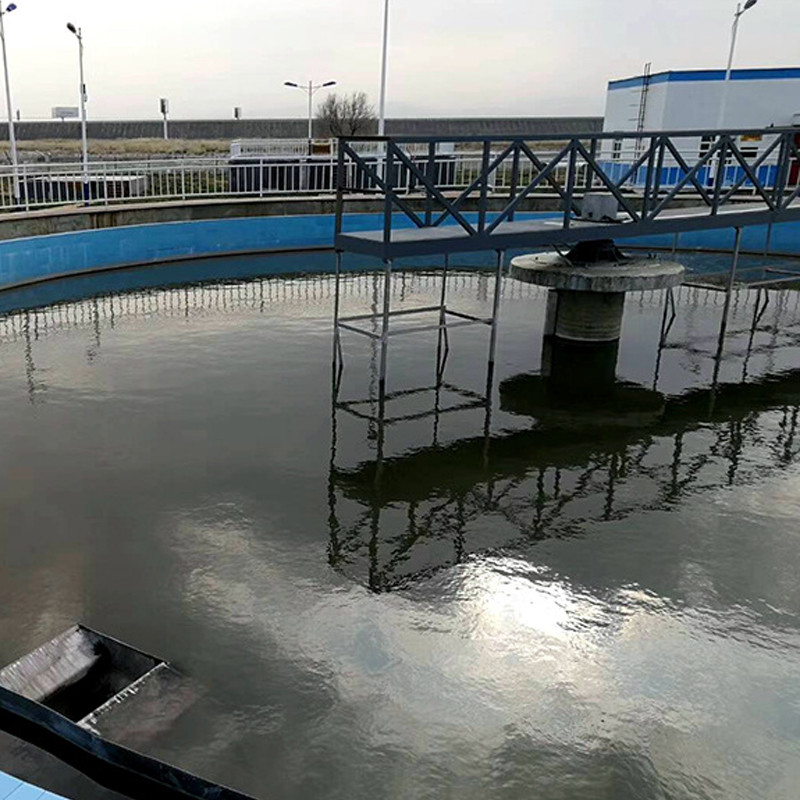

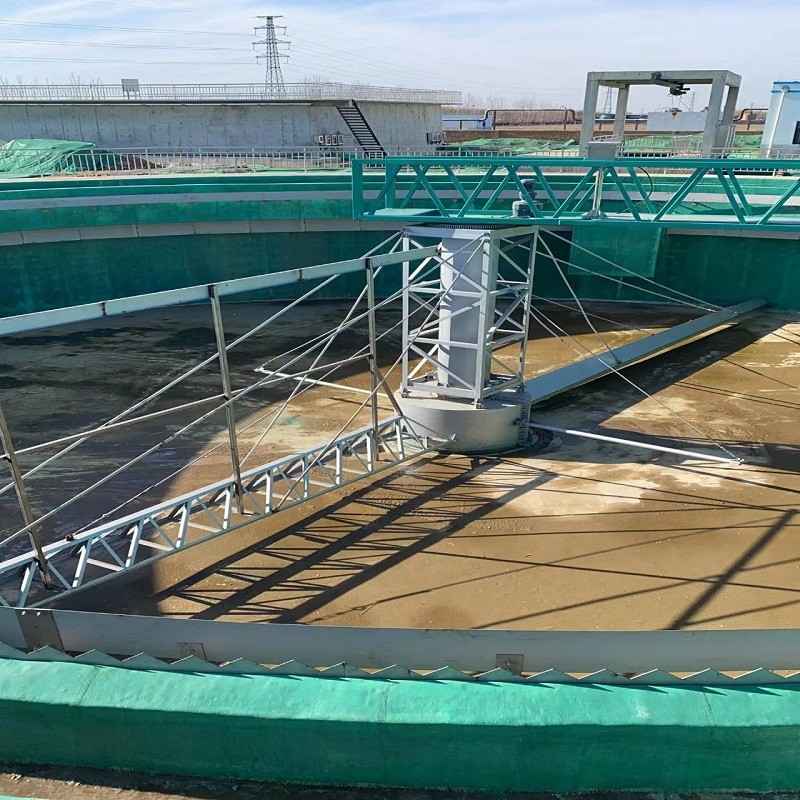

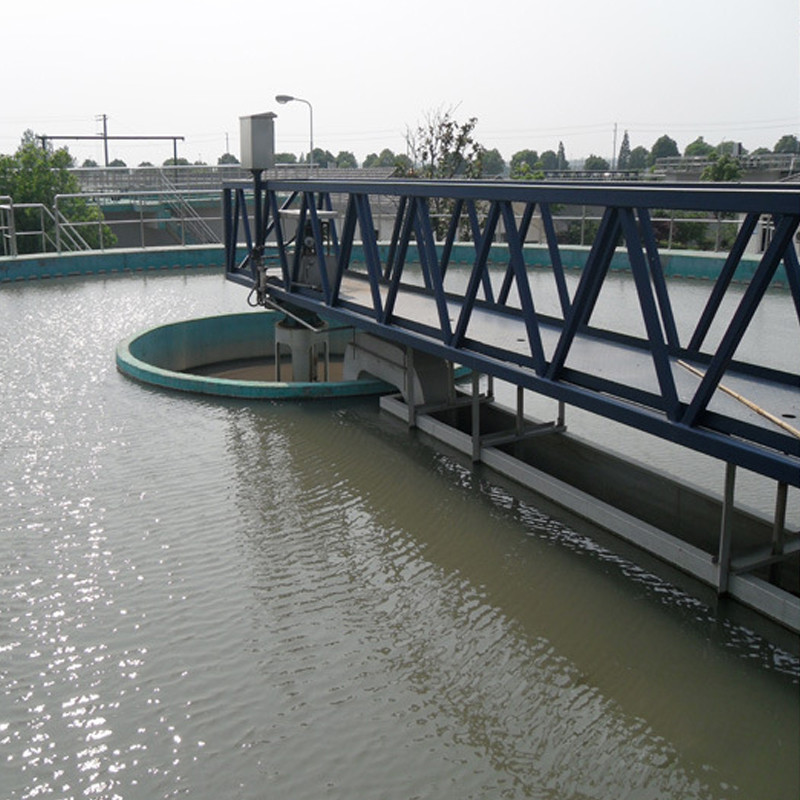

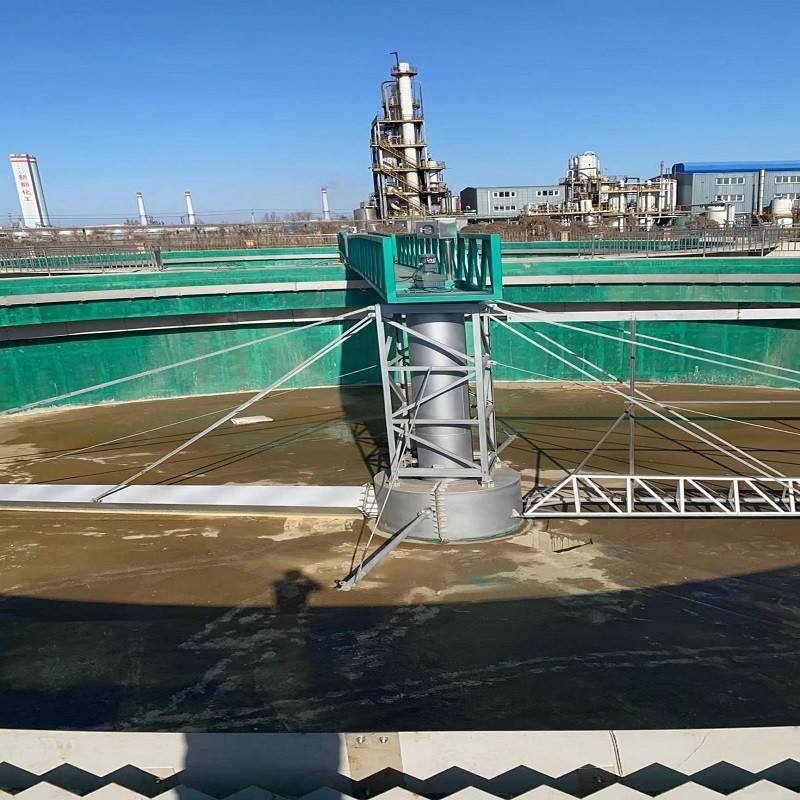

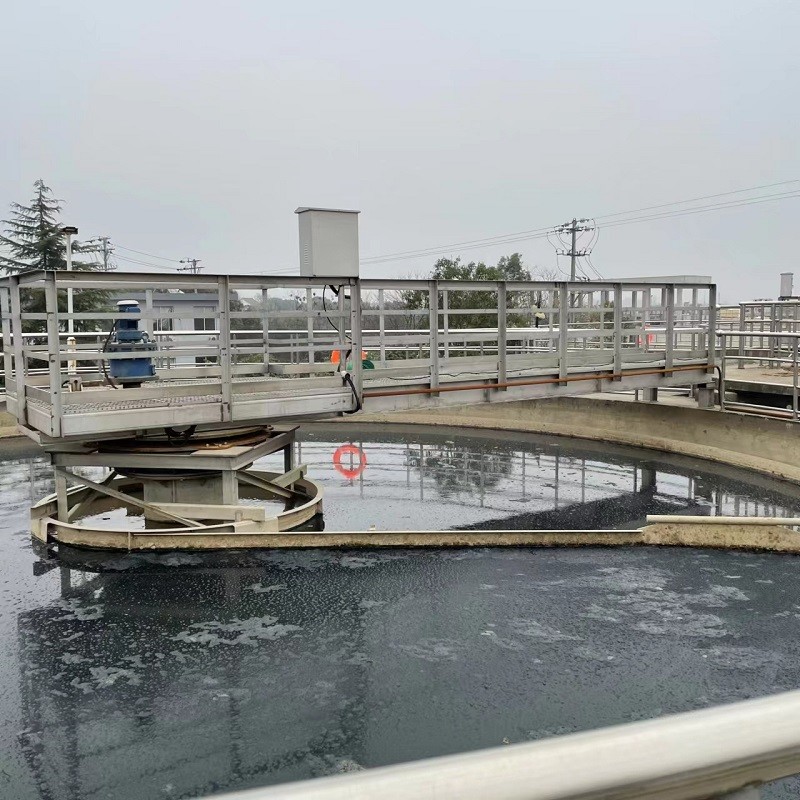

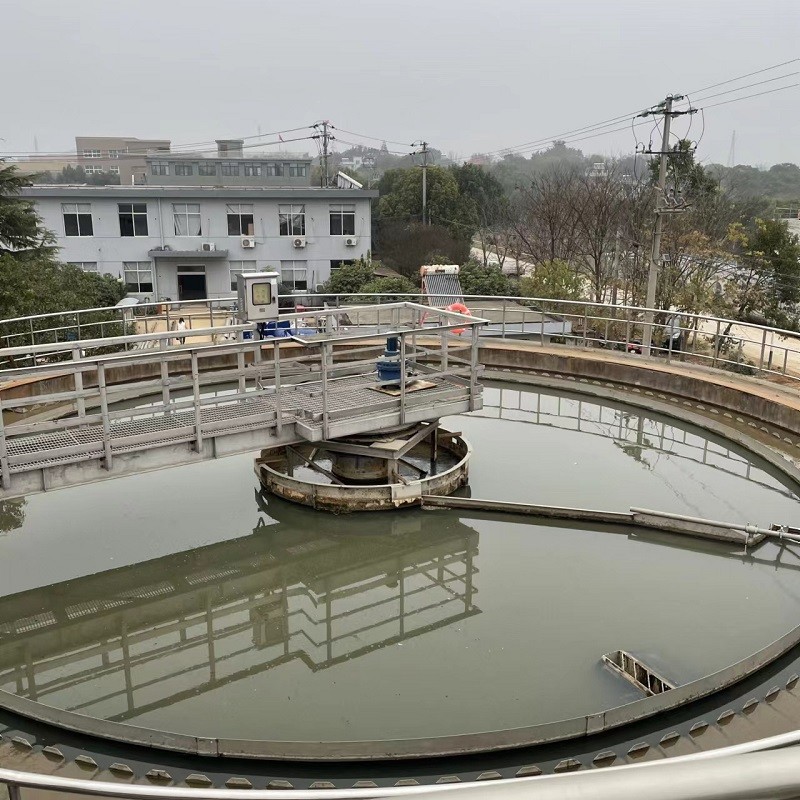

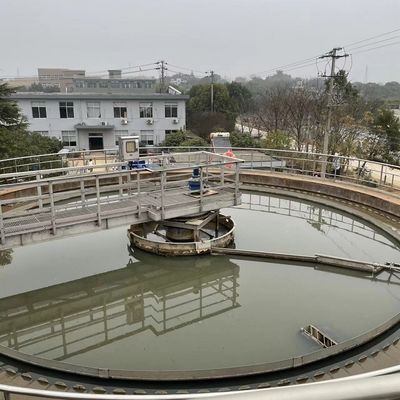

Edelstahlhalbbrückezusatz-Antriebsschlammschaberherstellersedimentationsbeckenschlamm-Behandlungsausrüstung

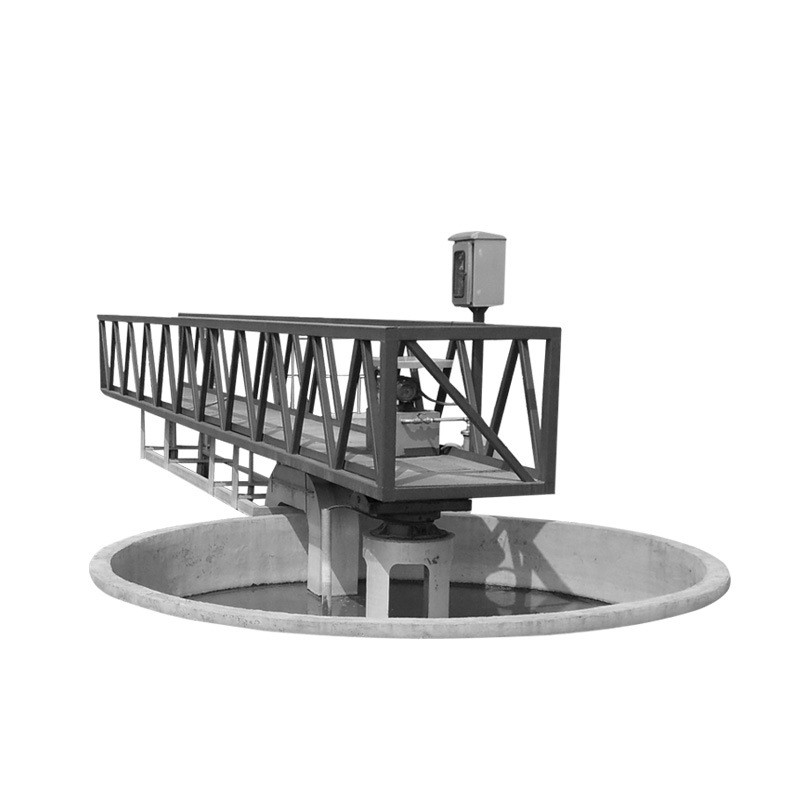

Die ganze Maschine wird hauptsächlich aus (voller) Brücke der Hälfte, treibendes Gerät, zentrale Drehunterstützung, beweglicher Arm, der Schlammschaber verfasst und gleitet Gerät, Wasserwehr und andere Stahlkonstruktionen. Die Ausrüstung ist für den Abfall und das Entfernen des Schlamms von den großen und mittelgroßen Radialflusssedimentationsbecken weitverbreitet. Die Struktur ist zentraler Strebepfeiler, Zusatzgetriebe und Abschaumabbaugerät.
Gleichzeitig ist die Ausrüstung auch eine ideale Schlammentladungsausrüstung mit bemerkenswertem energiesparendem Effekt und bequemer täglicher Wartung.
Funktions-Prinzip
Halbbrückezusatz-Antriebsschlammschaber: Abwasserflüsse heraus gleichmäßig vom Einlassrohr in der Mitte des Pools zur Peripherie in einer Radialart nach Diffusion durch den Ablenkungszylinder. Verschobener Schlamm wird an der Unterseite des Pools nach Sedimentbildung niedergelegt. Das schwimmende wird vom Behälter durch die Sammelwehrplatte entladen, und der Schlamm wird von der Peripherie des Pools zum zentralen Schlammsumpf durch die Schaberplatte gerieben. Der Schlamm wird vom Pool durch das SchlammAbflussrohr abhängig von dem Wasserdruck im Pool entladen.
Produkteigenschaften
1. Große Aufbereitungskapazität kann Bodenfläche sparen.
2. Die Ausrüstung benötigt nur einen Motor, der Energie und Stromverbrauch spart.
3. Die Schlammkonzentration, die gerieben werden kann ist hoch und der Schlammentladungseffekt ist gut.
4. Der Schaber hat einfache Struktur, sichere und zuverlässige Operation und bequeme Wartung.
5. gute Anpassungsfähigkeit, einfach, volle Steuerung zu verwirklichen.
Auftragsbeschreibung
1. Zeigen Sie bitte wann das Gleiten des Gerätes, der Ausgangwehrplatte, des Abschaumleitbleches und des Ausgangbehälters werden angefordert an;
2. zeigen Sie die rostfester, des Motors und des Reduzierers der Ausrüstung Anforderungen des Materials, an;
3. Bei der Einrichtung, stellen Sie bitte das Tiefbauprozesszeichnen des Pools zur Verfügung und zeigen Sie die ausführlichen Maße an.
Parameter
| Vorbildliches Number/Parameter | ZBG-16 | ZBG-20 | ZBG-25 | ZBG-30 | ZBG-35 | ZBG-40 | ZBG-45 | ZBG-50 | ZBG-55 | |
| Pooldurchmesser Φ (m) | 16 | 20 | 25 | 30 | 35 | 40 | 45 | 50 | 55 | |
| Tiefe Pooltiefe H (m) | 3.5~4.5 (entsprechend den Anforderungen des Benutzers) | |||||||||
| Poolseiten-Wassertiefe H2 (m) | 3.0~4.0 (entsprechend den Anforderungen des Benutzers) | |||||||||
| Um Leitungsgeschwindigkeit v (m/min) | 2.0~3.0 | |||||||||
| Gehende Radmaße (Millimeter) | Φ400x120 | Φ120x450 | ||||||||
| Energie von Motor N (Kilowatt) | 0,37 | 0,55 | 0,75 | |||||||
| Installationsgröße (Millimeter) | Φ1 | 1100 | 1100 | 1200 | 1200 | 1500 | 1500 | 1800 | 1800 | 1800 |
| Φ2 | 2500 | 2500 | 2500 | 3500 | 4000 | 4500 | 5000 | 5500 | 6000 | |
| Φ3 | 2600 | 3000 | 3800 | 4500 | 4500 | 5000 | 5000 | 6000 | 6000 | |
| Φ4 | 2100 | 2300 | 3500 | 4000 | 4000 | 4000 | 4500 | 4500 | 4500 | |
| H2 | 500 | 500 | 600 | 760 | 760 | 760 | 760 | 760 | 760 | |
| B | Entsprechend den Anforderungen des Benutzers | |||||||||
| H3 | Entsprechend den Anforderungen des Benutzers | |||||||||
| L | Entsprechend den Anforderungen des Benutzers | |||||||||
| Um den Raddruck P1 (KN) | 9,0 | 11,5 | 15 | 19 | 22 | 25 | 28 | 30 | 32 | |
| Sattellast der zentralen Plattform P2 (KN) | 17 | 23 | 30 | 37 | 82 | 100 | 112 | 122 | 175 | |
| Mittellast der Mittellast P3 (KN) | 9,5 | 13 | 17 | 22 | 28 | 28 | 30 | 32 | 40 |
|
