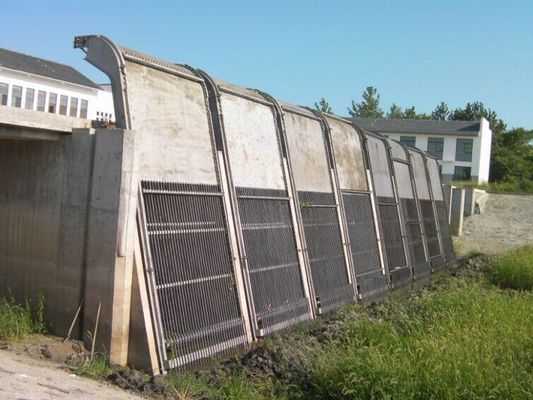

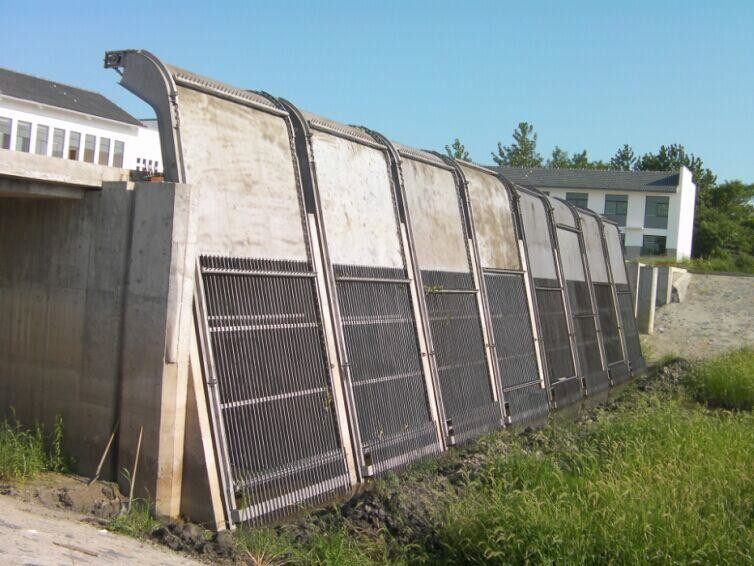

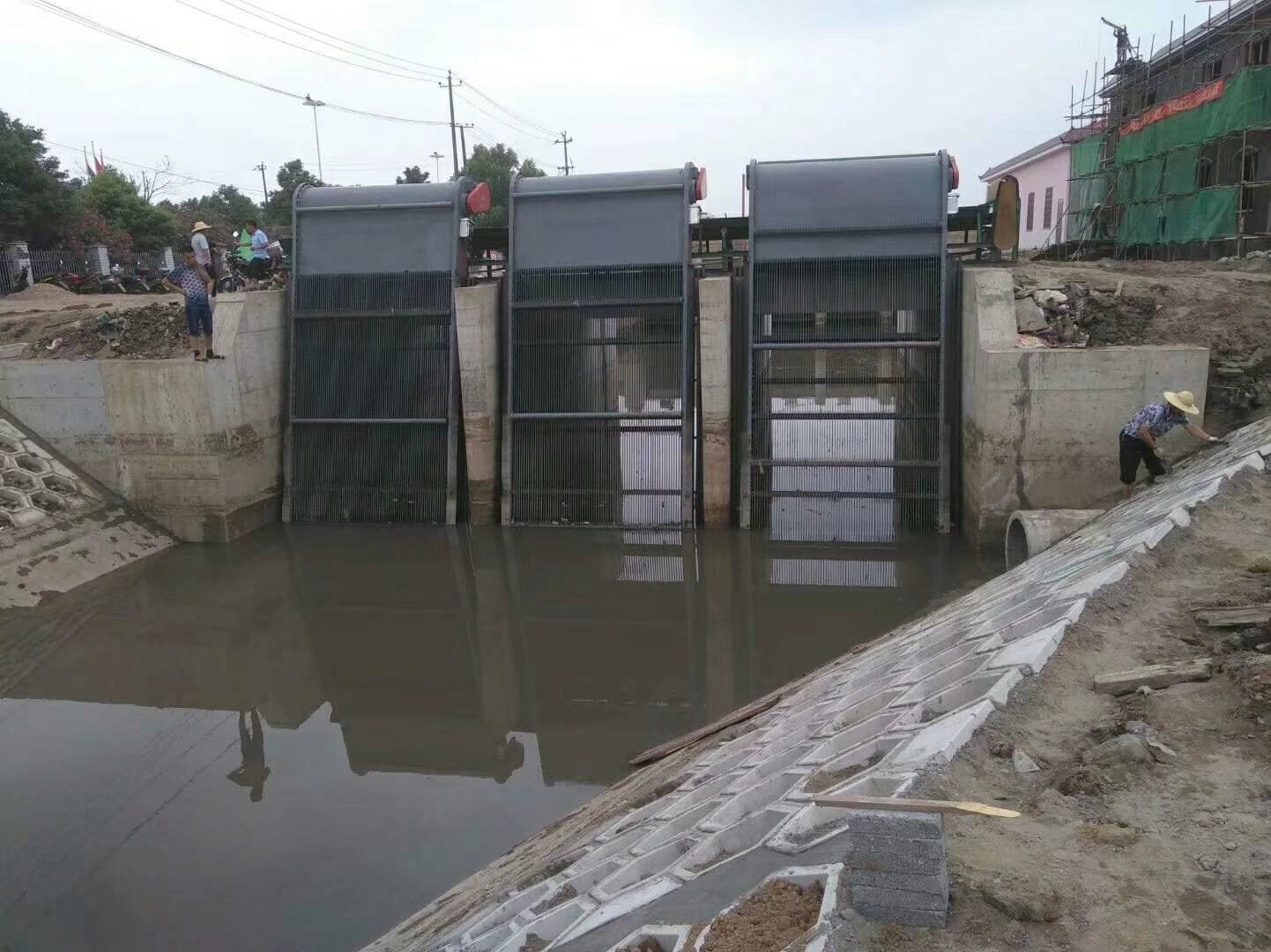

SL-Art-Wasserwirtschafts-Fluss-rostfreier mechanischer Stangen-Schirm benutzt für Pumpstations-Fluss
Zu unseren Kunden:
Wir sind nicht im verschönernden Bild Berufs, werden alle unsere Fotos auf Standort oder in unsere Werkstatt gemacht. Wir engagieren uns, wenn wir fast alle Arten Abwasserbehandlungsausrüstungen herstellen. Jede mögliche Frage, fühlen bitte sich frei, mit uns in Verbindung zu treten. Danke.
Parameter
|
Parameter Art |
SL-2500 |
| Ausrüstungs-Breite X (Millimeter) | 2500 |
| Kanal-Breite (Millimeter) | X+100 |
| Stangen-Breite (Millimeter) | X-140 |
| Raum von Stangen (Millimeter) | 40-150 |
| Installations-Winkel | 70-80 |
| Geschwindigkeit (m/min) | ≈3 |
| Leistungsstärke (Kilowatt) | 1.1-2.2 |
Anwendung
Es wird hauptsächlich für Pumpstationen der Entwässerung, Flüsse und Wassereinlaß von Pumpstationen der großen Wasserwirtschaft mit großen Strömungsgeschwindigkeiten verwendet, um großen festen sich hin- und herbewegenden Rückstand im Gewässer abzufangen, um die glatte Wasserführung sicherzustellen.
Struktur-und Funktions-Prinzip
Die Ausrüstung nimmt eine Rückzugart und eine Drehkettenart an. Die Wassergitteroberfläche wird aus einer gezahnten Rührstangenplatte und einer örtlich festgelegten Stange verfasst. Wenn das Abwasser durchfließt, wird der Rückstand, der als der Stangenraum größer ist, abgefangen, und die Rührstangenzähne der gezahnten Rührstangenplatte dringen den Abstand der Stange ein. Wenn das treibende Gerät die Zugkraftkette fährt, um eine Drehbewegung zu machen, holen die Rührstangenzähne den Rückstand, der auf der Gitteroberfläche von der Unterseite eingeschlossen wird, um zum Schlackenausgang zu übersteigen. Wenn die Rührstangenzähne sich von oben bis unten drehen, beruht der Rückstand auf Schwerkraft, um sich auf seinen Selbst zu verschieben und fällt in den Förderer von der Auslassöffnung, und dann transportiert zu werden oder weiter verarbeitet zu werden.
Hauptmerkmale
1. Das treibende Gerät Antrieb direkt durch ein cycloidal Stiftrad oder einen schraubenartigen Gangreduzierermotor, der die Eigenschaften der lärmarmen, Kompaktbauweise und der stabilen Operation hat;
2. Die Rührstangenzähne sind von der schiefen Umkippungsart und werden in ein Ganzes mit der horizontalen Achse geschweißt, die großen Abfall und Diverses aufheben kann;
3. Das Gestell ist eine integrale Rahmenkonstruktion, mit starker Starrheit, einfacher Installation und weniger täglichen Wartungsarbeiten;
4. Die Ausrüstung ist einfach zu benützen, und die Operation der Ausrüstung kann direkt Kontrollam ort/entfernt sein;
5. Zwecks versehentliche Überlastung verhindern sicher und zuverlässig zu lassen, wird es mit doppeltem Schutz des mechanischen ausgerüstet Scherbolzens und des Überstromes, um die Ausrüstungsoperation;
6. Ein Sekundärgrill wird an der Unterseite eingestellt. Wenn die gezahnte Rührstange von der Rückseite des Hauptgrills an das Vorderseite sich wendet, wird der Sekundärgrill automatisch zum Hauptgrill befestigt, um die Wasserführung am Kurzschließen und am Fließen in sich hin- und herbewegenden Rückstand zu verhindern.
Wasserstrom-Diagramm
|
Parameter Art |
SL-2500 | SL-3000 | SL-3500 | SL-4000 | SL-4500 | SL-5000 | ||
| Ursprungs-Wasser-Tiefe (m) | 3,0 | |||||||
| Wasser-Geschwindigkeit (m/s) | 1,0 | |||||||
| Raum (Millimeter) | 40 | Wasserstrom (m-³ /s) | 5,66 | 6,87 | 8,06 | 8,26 | 10,46 | 11,66 |
| 50 | 5,88 | 7,11 | 8,4 | 9,6 | 10,86 | 12,09 | ||
| 60 | 6,0 | 7,35 | 8,65 | 9,93 | 11,22 | 12,51 | ||
| 70 | 6,24 | 7,5 | 8,80 | 10,14 | 11,46 | 12,75 | ||
| 80 | 6,3 | 7,62 | 8,97 | 10,29 | 11,64 | 12,96 | ||
| 90 | 6,36 | 7,71 | 9,06 | 10,41 | 11,7 | 13,11 | ||
| 100 | 6,45 | 7,8 | 9,15 | 10,53 | 11,88 | 13,26 | ||
| 110 | 6,48 | 7,86 | 9,24 | 10,62 | 12 | 13,35 | ||
| 120 | 6,54 | 7,92 | 9,3 | 10,68 | 12,06 | 13,47 | ||
| 130 | 6,57 | 7,98 | 9,36 | 10,74 | 12,15 | 13,53 | ||
| 140 | 6,6 | 8,01 | 9,39 | 10,8 | 12,21 | 13,59 | ||
| 150 | 6,63 | 8,04 | 9,45 | 10,86 | 12,27 | 13,65 | ||
Entwurfs-und Installations-Diagramm
1.Motor des Berg-2.Tooth der Rührstangen-3.Rack 4.Bottom Schirm Abfall-des Gestell-5.Guide des Gerät-6.Driving des Gerät-7.Slag des Leitblech-8.Bar
