U-Typ Schneckenförderer Hersteller Schlamm Zement Schlacke Erz Korn Zubringer Fördergeräte
Schneckenförderer werden hauptsächlich zum horizontalen oder geneigten Fördern von Pulver, Granulat und kleinen Materialien wie Kohle, Asche, Schlacke, Zement, Getreide und anderen Materialien verwendet;Es ist nicht geeignet zum Fördern von verderblichen, viskosen und zusammenbackenden Materialien sowie von Materialien, die während des Transports nicht gebrochen werden können;Die Betriebsumgebungstemperatur des Schneckenförderers beträgt - 20 ~ 50 ℃;Die Materialtemperatur beträgt weniger als 200 ℃;Förderbandneigung ≤ 20 Grad;Die Förderlänge beträgt in der Regel weniger als 40m.
Blade-Klassifizierung
Die Spiralblätter des Schneckenförderers haben hauptsächlich drei Arten: Vollhelikoide, Riemenhelikoide und Schaufelhelikoide.Solide spiralförmige Oberflächenwägung S-Methode, geeignet zum Fördern von pulverförmigen und körnigen Materialien;Die Spiraloberfläche vom Riementyp wird als D-Methode bezeichnet, und ihre Spiralsteigung entspricht dem Durchmesser der Spiralklinge, die zum Fördern von pulverförmigen und kleinen Materialstücken geeignet ist.Die spiralförmige Oberfläche des Messers wird hauptsächlich zum Transport von viskosen und kompressiblen Materialien verwendet.Die Misch- und Mischvorgänge werden gleichzeitig während des Transportvorgangs abgeschlossen.Die Spiralsteigung beträgt etwa das 1,2-fache des Durchmessers der Spiralklinge.
Produktzusammensetzung
Die Wendelblätter des Schneckenförderers haben Links- und Rechtslauf.Der Schneckenförderer besteht aus drei Teilen: dem Schneckenkörper, dem Materialein- und -auslass und der Antriebsvorrichtung;Der Schneckenfördererkörper besteht aus Kopflager, Endlager, Aufhängungslager, Spiralkern, Gehäuse, Deckplatte und Basis;Die Antriebsvorrichtung besteht aus Motor, Untersetzungsgetriebe, Kupplung und Basis.Die üblicherweise verwendeten Schneckendurchmesser sind 160 mm, 200 mm, 250 mm, 315 mm, 400 mm, 500 mm, 630 mm, 800 mm und 1000 mm.Schneckenförderer mit anderen Spezifikationen können ebenfalls angepasst werden.
Parameter
| Parameter | Spirale Nenndurchmesser (mm) Spiraldurchmesser (mm) |
Typ | LS-200W | LS-250W | LS-300W | LS-350W | LS-400W |
| 200 | 250 | 300 | 350 | 400 | |||
| 185 | 235 | 285 | 320 | 385 | |||
| Kapazität | Einbauwinkel | 0° | 1.5 | 3.6 | 6 | 8.4 | 11.7 |
| 5° | 1.35 | 3.24 | 5.4 | 7.56 | 10.53 | ||
| 15° | 1.05 | 2.52 | 4.2 | 5.88 | 8.19 | ||
| 25° | 0,9 | 2.16 | 3.6 | 5.04 | 7.02 | ||
| Spiraldrehzahl n(U/min) | 12 bis 16 | ||||||
| Motor N (KW) | 0,75-5,5 (je nach L und Winkel) | ||||||
| Einbaugröße (mm) | EIN | 0+40 | |||||
| B | 0 + 110 | ||||||
| Bi | Passend zu entsprechender Ausstattung | ||||||
| L | Je nach Benutzeranforderungen | ||||||
| Li | Passend zu entsprechender Ausstattung | ||||||
| l_2 | (L-1000)/2-(L-71000)/3 | ||||||
| L3 | 250 | 250 | 300 | 350 | 400 | ||
| H | Passend zu entsprechender Ausstattung | ||||||
| Hi | 140 | 165 | 188 | 210 | 240 | ||
| H2 | H-150 | ||||||
| H3 | Passend zu entsprechender Ausstattung | ||||||

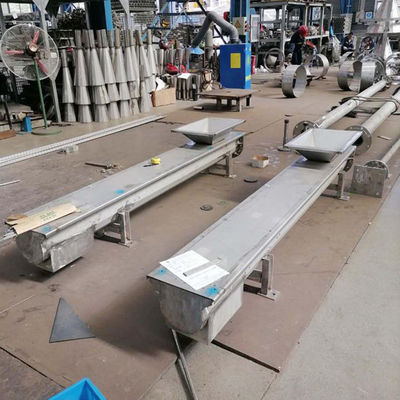

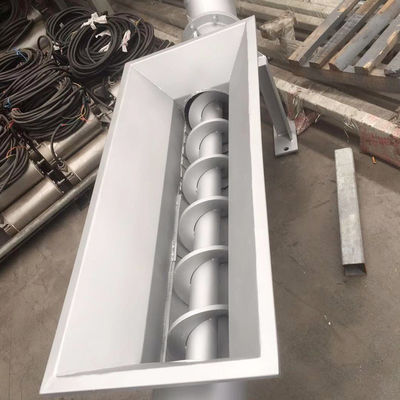

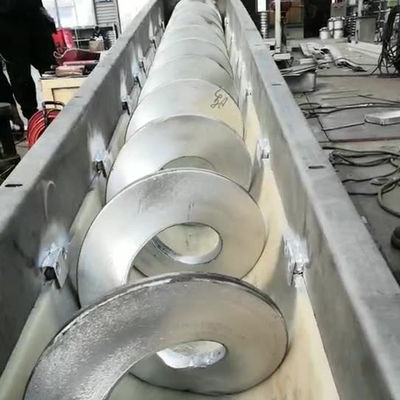

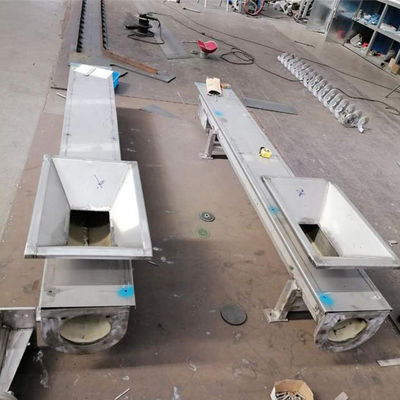

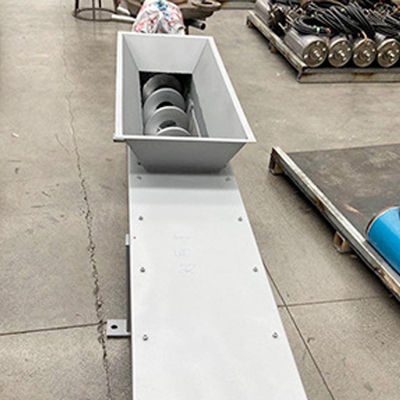

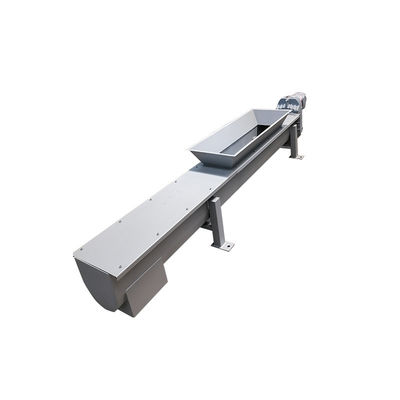

Echtes Bild
