Industrielle Spirale des trockenen Pulvers des Kohlenstoffstahl-Schlammschneckenförderers, die Gerätehersteller übermittelt
Der Schneckenförderer wird aus drei Teilen verfasst: der Drehmaschinekörper, der materielle Einlass und der Ausgang und das Antriebsgerät.
Drehmaschinekörper: bestanden aus dem Kopftragen, Endstücklager, Hängelager, Schraube, Gehäuse, Abdeckung und Basis.
Treibendes Gerät: bestanden aus Motor, Reduzierer, Koppelung und Basis.
Funktions-Prinzip
Wenn die gewundene Welle sich dreht, wegen der Schwere des Materials und der Reibung zwischen dem Material und der Behälterwand, kann das Material entlang den Förderer nur gedrückt werden.
Die Unterseite der Nut bewegt sich vorwärts. Die Bewegung von Materialien im mittleren Lager hängt vom Schub von den Materialien ab, die sich vorwärts hinten bewegen. Um die gewundene Welle in einem vorteilhaften Spannungszustand zu halten, werden das Antriebsgerät und die Auslassöffnung im Allgemeinen am gleichen Ende des Förderers gesetzt, während der Zufuhrhafen nahe dem Endstück des anderen Endes soweit wie möglich gesetzt wird.
Produkt-Eigenschaften
1. Einfache Struktur und niedrige Kosten.
2. Zuverlässige Arbeit, einfache Wartung und Management.
3. Kompakte Größe, kleine Abschnittgröße und kleine Bodenfläche.
4. Es kann den Siegeltransport, den verwirklichen zum Transport von Materialien förderlich ist, die einfach zu fliegen sind, heiß und starken Geruch haben, die Verschmutzung auf der Umwelt verringern und verbessert die Arbeitsbedingungen von Arbeitskräften.
5. Bequemes Be- und Entladung. Der horizontale Schneckenförderer kann an irgendeinem Punkt auf seine Beförderungslinie geladen werden und entladen werden.
Schraubenartige Blatt-Beschreibung
1. Es gibt drei Arten Spiralenblätter des Schneckenförderers: feste Spirale, Gurtspirale und Blattspirale. Die feste gewundene Oberfläche wird s-Methode genannt, und seine gewundene Neigung GX ist 0,8mal des Blattdurchmessers. Die LS-Art Schneckenförderer ist für das Befördern von pulvrigen und granulierten Materialien passend. Die Gurtart Spiralenoberfläche wird auch die d-Methode genannt. Seine gewundene Neigung ist die selbe wie der Durchmesser des gewundenen Blattes. Es ist für die pulvrige Beförderung und die Stückchen Materialien passend. Die blattartige gewundene Oberfläche wird selten benutzt und wird hauptsächlich benutzt, um Materialien mit Hochviskositäts- und Verdichtbarkeit zu transportieren. Bei Transport werden mischende und andere Prozesse gleichzeitig abgeschlossen, und die gewundene Neigung ist ungefähr 1,2mal des Durchmessers des gewundenen Blattes.
2. Die gewundenen Blätter des Schneckenförderers haben und rechte Rotation verlassen.
Vorbildliche Beschreibung
Die Arten des Schneckenförderers umfassen horizontalen örtlich festgelegten Schneckenförderer und vertikalen Schneckenförderer. Horizontaler örtlich festgelegter Schneckenförderer ist die allgemein verwendetste Art. Der vertikale Schneckenförderer ist gewohnt, Materialien in einer kurzen Entfernung anzuheben. Die Beförderungshöhe ist im Allgemeinen nicht mehr als 8m. Das gewundene Blatt ist feste Oberflächenart. Es muss die horizontale Schraube haben, die einzieht, um den notwendigen Fütterungsdruck sicherzustellen.
Parameter
| arameters | Spirale Nenndurchmesser (Millimeter) Spiralendurchmesser (Millimeter) |
Art | LS-200W | LS-250W | LS-300W | LS-350W | LS-400W |
| 200 | 250 | 300 | 350 | 400 | |||
| 185 | 235 | 285 | 320 | 385 | |||
| Kapazität | Installationswinkel | 0° | 1,5 | 3,6 | 6 | 8,4 | 11,7 |
| 5° | 1,35 | 3,24 | 5,4 | 7,56 | 10,53 | ||
| 15° | 1,05 | 2,52 | 4,2 | 5,88 | 8,19 | ||
| 25° | 0,9 | 2,16 | 3,6 | 5,04 | 7,02 | ||
| Gewundene Geschwindigkeit n (r/min) | 12 bis 16 | ||||||
| Motor N (Kilowatt) | 0.75-5.5 (entsprechend L und Winkel) | ||||||
| Installationsgröße (Millimeter) | 0+40 | ||||||
| B | 0 + 110 | ||||||
| Bi | Zusammenbringen mit entsprechender Ausrüstung | ||||||
| L | Entsprechend Benutzeranforderungen | ||||||
| Li | Zusammenbringen mit entsprechender Ausrüstung | ||||||
| l_2 | (L-1000)/2 (L-71000)/3 | ||||||
| L3 | 250 | 250 | 300 | 350 | 400 | ||
| H | Zusammenbringen mit entsprechender Ausrüstung | ||||||
| Hallo | 140 | 165 | 188 | 210 | 240 | ||
| H2 | H-150 | ||||||
| H3 | Zusammenbringen mit entsprechender Ausrüstung | ||||||

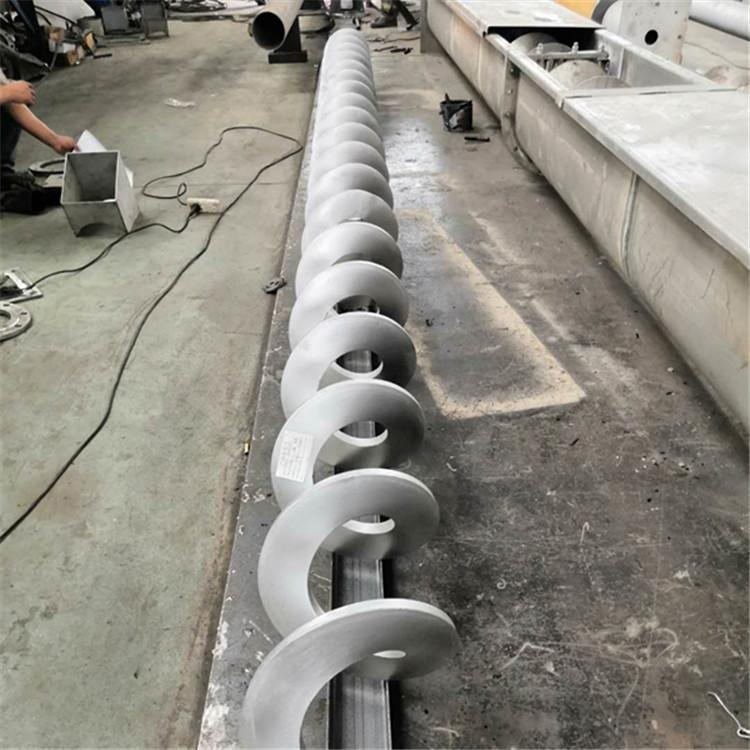

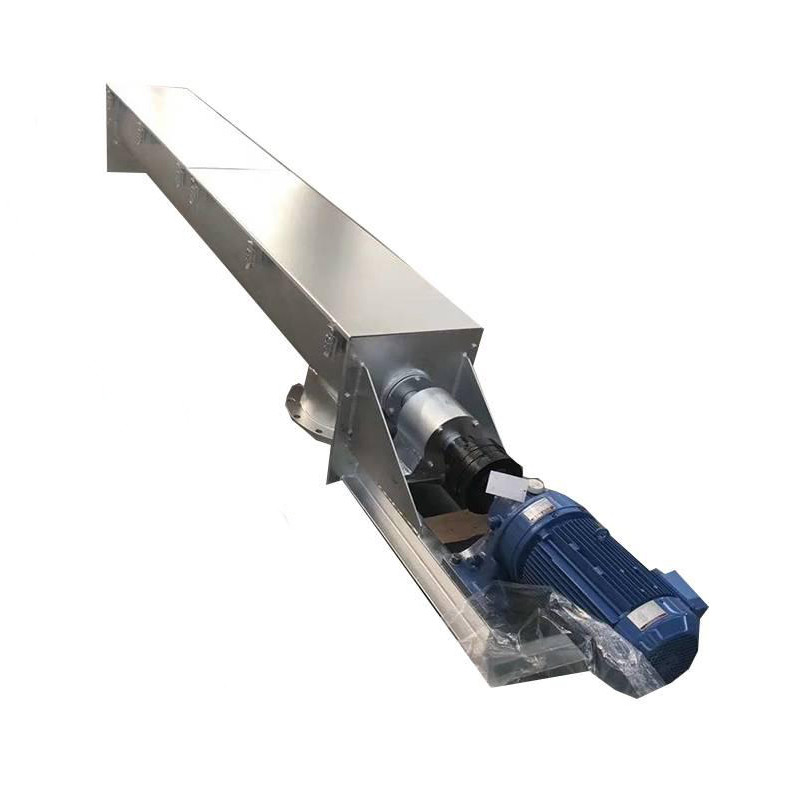

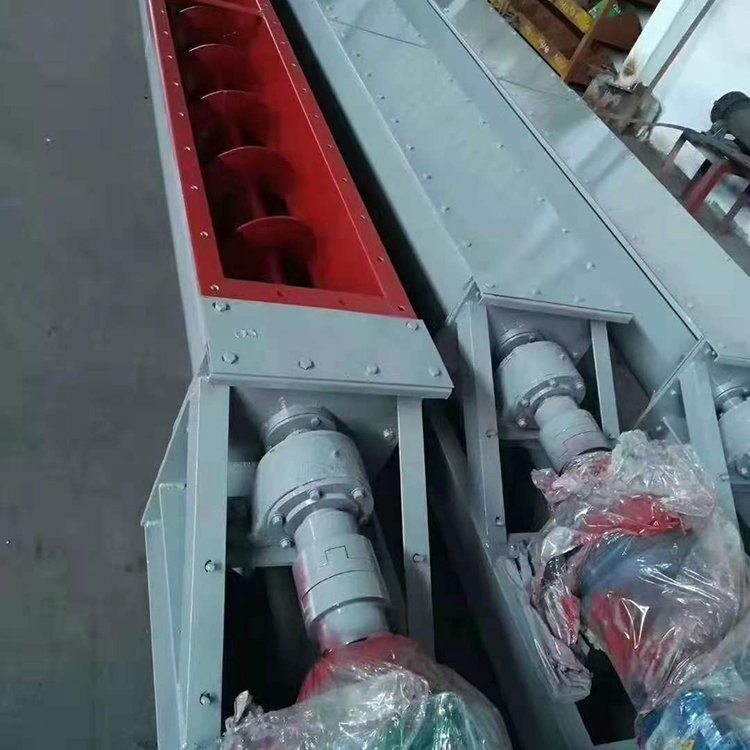

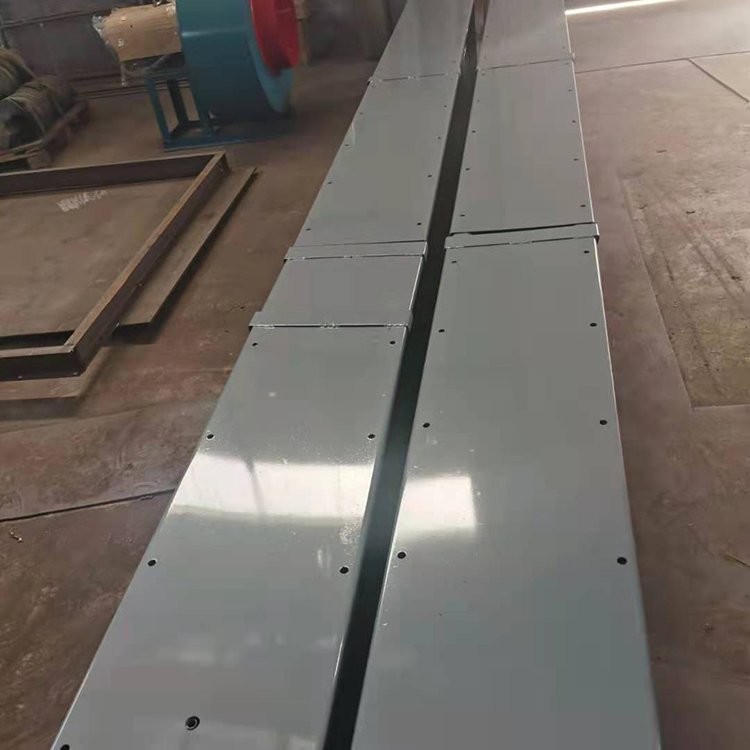

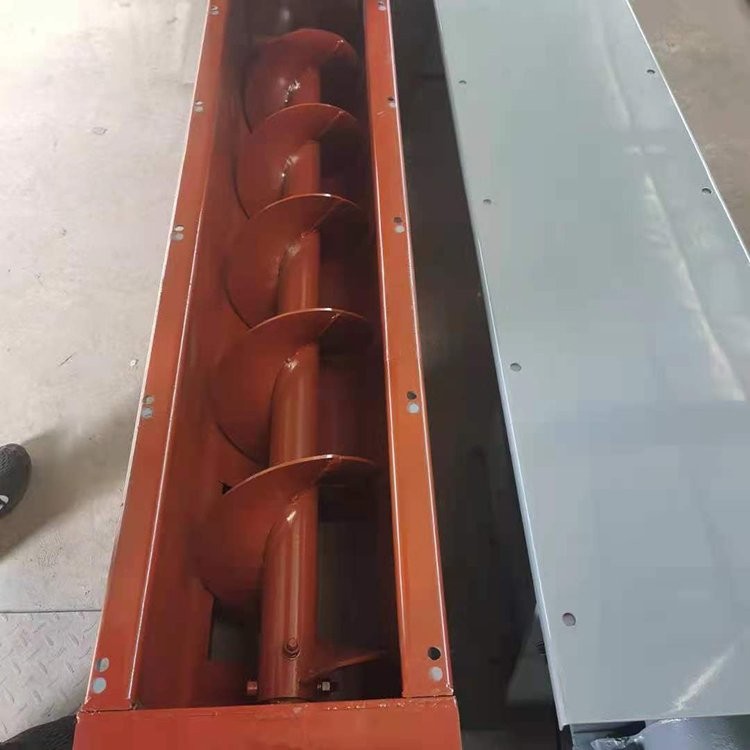

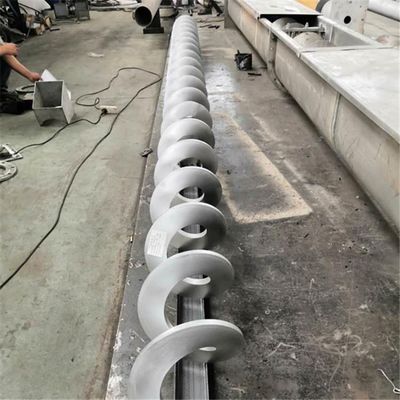

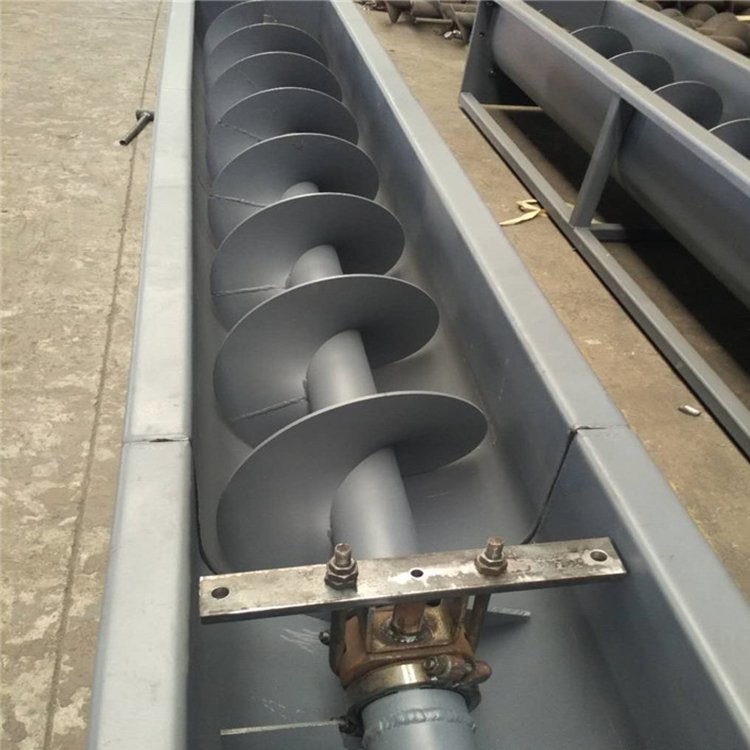

Wirkliches Bild
