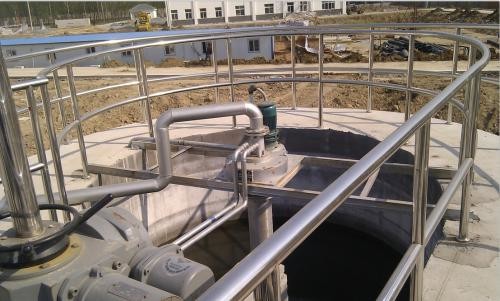

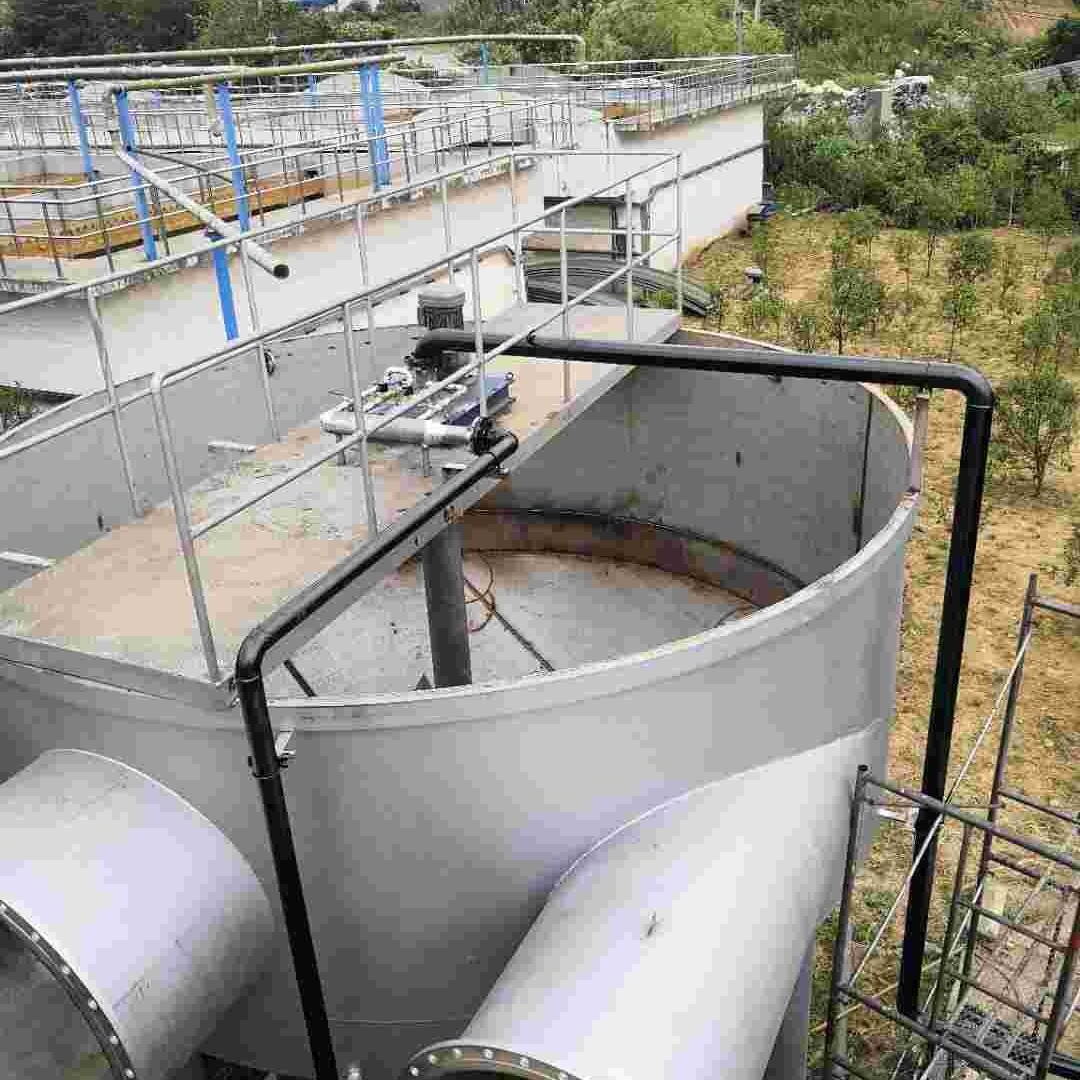

Trennzeichen Chinas XLC wirbelartige Grit Chamber Pump Sunction Sand Desanding-Ausrüstung benutzt für Stadt-Abwasserbehandlung
Anwendung
Wirbelsturmkornkammer ist der Gebrauch des Hydrozyklons, Feinkohle und organische Substanz zu trennen, um den Zweck des de-Versandens zu erzielen. Sie ist im Vorvorbehandlungsprozeß von städtischen Klärwerken, von Fabriken, von Bergbauunternehmen und von öffentlicher Einrichtung in den Wasserbehandlungsprojekten weitverbreitet.
| ModelNumber/Parameter | XLC-1830 | XLC-2130 | XLC-2430 | XLC-3050 | XLC-3650 | XLC-4870 | XLC-5480 | XLC-5800 | XLC-6100 | ||
| Pooldurchmesser Φ (Millimeter) | 1830 | 2130 | 2430 | 3050 | 3650 | 4870 | 5480 | 5800 | 6100 | ||
| Umschlagskapazität Q (m3/h) | 180 | 360 | 720 | 1080 | 1980 | 3170 | 4750 | 6300 | 7200 | ||
| Padblade-Trennzeichen | Padeller-Durchmesser Φ1 (Millimeter) | 1000 | 1500 | ||||||||
|
AntreiberUmdrehungsgeschwindigkeit v (r/min) |
12~20 | ||||||||||
| Energie von Motor N (Kilowatt) | 0,75 | 1,1 | 1,5 | ||||||||
|
Gebläse Pumpe |
Luftquantität Q1 (m3/min) |
1,43 | 1,79 | 1,75 | 1,75 | 2,03 | 1,98 | 1,98 | 2,01 | 2,01 | |
| Wind presssure P1 (Kpa) | 34,3 | 34,3 | 39,2 | 39,2 | 44,1 | 53,9 | 53,9 | 58,8 | 58,8 | ||
| Arbeitsleistung N1 (Kilowatt) | 1,5 | 2,2 | 3,0 | 4,0 | |||||||
| Abflussmenge Q2 (m3/min) | 25 | 30 | 40 | ||||||||
| Aufzug h (m) | 2~3 | ||||||||||
| Energie-N2 (KWk) | 2,2 | 3,0 | 4,0 | ||||||||
|
Installationsgröße (ww) |
1830 | 2130 | 2430 | 3050 | 3650 | 4870 | 5480 | 5800 | 6100 | ||
| B | 1000 | 1500 | |||||||||
| C | 305 | 380 | 450 | 610 | 750 | 1000 | 1100 | 1200 | 1200 | ||
| D | 610 | 760 | 900 | 1200 | 1500 | 2000 | 2200 | 2400 | 2400 | ||
| E | 300 | 400 | |||||||||
| F | 1400 | 1400 | 1550 | 1550 | 1700 | 2200 | 2200 | 2500 | 2500 | ||
| G | 300 | 300 | 400 | 450 | 009 | 1000 | 1000 | 1300 | 1300 | ||
| 工 | 300 | 510 | 610 | 760 | |||||||
| J | 300 | 300 | 400 | 450 | 580 | 600 | 630 | 700 | 750 | ||
| K | 1000 | ||||||||||
| L | 1100 | 1100 | 1150 | 1350 | 1450 | 1850 | 1850 | 1950 | 1950 | ||
| Zentralisierte Last der Arbeitsbrücke P (KN) | 30 | ||||||||||
| Maximales funktionierendes torqueM (N.m) | 009 | 850 | 1195 | ||||||||
Struktur-und Funktions-Prinzip
Die Wirbelsturmkornkammer nimmt einen Kegel-aufstoßenden Kreisbehälter mit einem Paddeltrennzeichen im Behälter an. Der tangentiale Zustrom des Abwassers vom Behälter wird durch 270 gedreht. Danach (rechts herum von der Draufsicht), wird er vom Entladungskanal, unter Verwendung einer bestimmten Strömungsgeschwindigkeit des Einlasswassers als Energie, und entlang die innere Wand der Kreiskornkammer tangential sich bewegen, einen wirbelnden Fluss zu bilden entladen. Gleichzeitig wird er durch die Blätter gerührt, um den flüssigen Strudel und den Fluss zusammen zu machen. Die axiale Turbulenz beschleunigt die Sedimentbildung von Sandpartikeln im Abwasser und trennt effektiv die Partikel der organischen Substanz und des Sandes im Wasser. Gleichzeitig verwendet sie auch das Prinzip, dass, das genauer die Mitte der Wasserstromquerschnitt ist, das schneller die Wasserstromgeschwindigkeit, und die zentripetale Zunahme der unteren Wasserstromgeschwindigkeit wird verwendet, um den Sand an der unteren Bewegung zum Mittelsandeimer zu vereinbaren in einer gewundenen Flugbahn. Die organische Substanz steigt aufwärts in die Mitte des Pools und wird zusammen mit dem abfliessenden Fluss entladen. Der untere Sand wird durch das Lastaufnahmemittel angehoben und das Sandwassertrennzeichen für Sandwassertrennung kommt, und das Abwasser geht zum Barschirm gut zurück.
Hauptmerkmale
1. Der de-versandende Effekt dieser Ausrüstung wird minimal durch Änderungen im Wasservolumen beeinflußt und Kompaktbauweise, bequeme Bedienung und Wartung und lange Nutzungsdauer hat.
2. Es gibt zwei Möglichkeiten, Sand anzuheben: Gasheber- und Pumpenaufzug. Der Gasheber-Behandlungseffekt ist verhältnismäßig gut, und die Pumpenaufzugkosten sind verhältnismäßig niedrig.
3. Der Gebrauchseffekt ist gut, und die Abbaurate von Partikeln über 0.2mm ist größer als 85%.
4. Für die Aufbereitungskapazität Q<1080m3>
5. Das System nimmt PLC an, um den Zyklus der Sandreinigung und der Sandentladung Steuerung, die sicheres und zuverlässiges in Kraft ist.
6. Die Ausrüstung ist einfach zu benützen, und die Operation der Ausrüstung kann direkt Kontrollam ort/entfernt sein.
Hauptparameter und Installations-Größentabelle
Entwurfs-und Installations-Diagramm
Verpackung und Lieferung
1. Wasserdichte Verpackung mit dem internationalen Exportstandard durch 20ft, 40ft, Behälter 40hp. Ausrüstungs-Installationen, Elektromotor und Netzverteilerschrank werden im Holzetui-oder Eisen-Kasten verpackt. Andere Ausrüstung wird durch Farbe-Streifen-Plastikstoff verpackt.
2. Die Vollpflanzenmaschineriegröße sind als normales groß, also benutzen wir wasserdichten Stoff, um alle zu verpacken. Der Motor, Getriebe oder andere leicht geschädigte Teile, setzen wir sie in Kasten. Wir haben eine Berufsversandabteilung, sie versuchen ihr Bestes, um Ihre Behälterquantität zu speichern.
Warum wählen Sie uns?
1. Longdai hat mehr als 10 Jahre von der Erfahrung in der Abwasser- und Schlammbehandlung.
2. Wir führen ein Deutsch Technologie, so unser Produkt ist viel besser als andere chinesische Hersteller.
3. Wir benutzen nur die besten Teile vom besten Lieferanten.
4. Wir haben unsere eigene R&D-Mitte und komplettes Fertigungssystem.
Über uns
Gefunden in Yixing, ist eine moderne und schöne Stadt von Jiangsu-Provinz, China, Longdai Co., Ltd ein Verarbeitungsausrüster der petrochemischen Industrie spezialisiert auf Klimaverarbeitungs&integrating unabhängige Forschung und Entwicklung, Entwurf, allgemeine Ausrüstungsherstellung des Vertrags, Umweltschutzes und relevante Materialbereitstellung.
Die Hauptprodukte schließen mechanischen Stangenschirm, Luftschwimmaufbereitungsgerät, Dosiereinrichtung, Schlammschaber, Kühlturm, Dekantiergefäß, chemisches Entfettungsgerät, hydraulischen Schirm, SandWasserabscheider, Filter, Förderer, Verdickungsmittel, biologischen Filter, erwichenes Wasser, begrabene Abwasseraufbereitungsausrüstung, etc. mit ein.
FAQ:
Q: Tun Sie erbringen Soem-Dienstleistung?
: Ja. Wir können den kundengebundenen Entwurf entsprechend Ihrem unterschiedlichen Ersuchen um Schlamm Entwässerung tun.
Q: Wie über die Produktionskapazität Ihrer Firma?
: Unsere Fabrik deckt Bereich vorbei 15,000m ² ab und produziert maschinell bearbeitet 2000 Sätze pro Jahr.
Q: Wie könnten wir Trust You und Your Company? Ist dieses Ihr erstes Mal Geschäft?
: : Unsere Firma hat mehr als 20 Jahre Berufserfahrungs-. Wir arbeiten über 800 Kunden in China und übersee zusammen. Wir exportieren fast 60 Länder auf der ganzen Erde. Und wir haben mehr, als 60+Patents, CER, ISO 9001, SGS bescheinigt.
Q: Bieten Sie Kundendienst an?
: Technische Videounterstützung, on-line-Unterstützung, Ersatzteile, Feldinstandsetzungs-Reparatur-Service
Q: Wie lang ist Ihre Garantie?
: 2 Jahre nach der Ankunft der Waren. Während dieses Zeitraums solange es kein künstlicher Schaden ist, senden wir die geschädigten Teile kostenlos.
