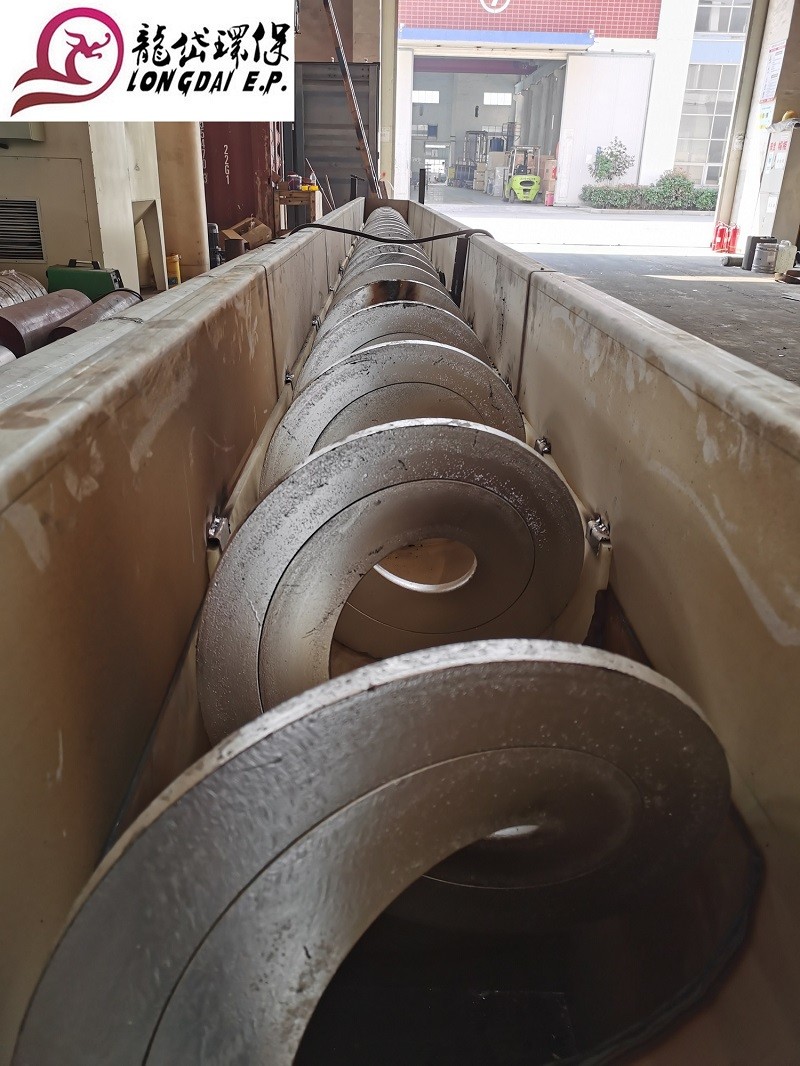

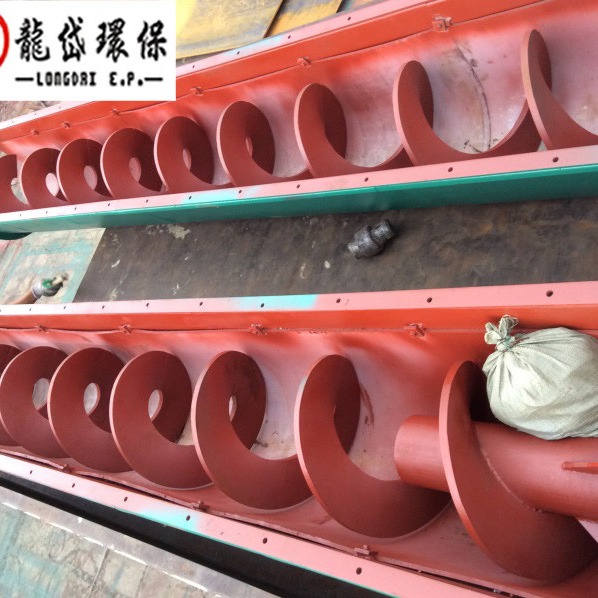

Shaftless-Schneckenförderer-horizontale flexible einfache Wartungs-zuverlässige Arbeits-drehende Schraube
Anwendung
Schneckenförderer ist eine Art Maschinerie, die einen Motor benutzt, um Spiralenrotation zu fahren und Materialien zu drücken, um den Zweck der Beförderung zu erzielen. Sie kann horizontal, schief oder vertikal transportiert werden und hat die Vorteile der einfachen Struktur, der kleinen Querschnittsfläche, des guten Versiegelns, der bequemen Bedienung, der einfachen Wartung und des bequemen geschlossenen Transportes. Schneckenförderer werden in zwei Arten, Wellenschneckenförderer und shaftless Schneckenförderer unterteilt, wenn man dem Aussehen nach Form und U-förmige Schneckenförderer- und übermittelt Röhren, schneckenförderer. Wellenschneckenförderer sind für nicht-zähflüssige trockene Pulvermaterialien und Teilchenmaterialien passend (zum Beispiel: Zement, Flugasche, Kalk, Korn, etc.) während shaftless Schneckenförderer für Förderer mit den zähflüssigen und Einfach-zuwindmaterialien passend sind. (Zum Beispiel: Schlamm, Biomasse, Abfall, etc.) das Arbeitsprinzip des Schneckenförderers ist, dass das drehende Schraubenblatt das drückt vom Schneckenförderer übermittelt zu werden Material. Die Kraft, die das Material am Drehen mit dem Schneckenfördererblatt verhindert, ist das Gewicht des Materials selbst. Der Reibungswiderstand des Schneckenförderergehäuses zum Material. Das gewundene Blatt, das auf der drehenden Welle des Schneckenförderers, die Oberfläche des Blattes geschweißt wird, hat feste Oberfläche, Gurtoberfläche, Blattoberfläche und andere Arten entsprechend den verschiedenen übermittelt zu werden Materialien. Die Schraubenwelle des Schneckenförderers hat ein Drucklager am Ende der Materialübertragungsrichtung, zum der axialen Eingreiftruppe der Schraube mit dem Material zu geben. Wenn die Länge der Maschine lang ist, sollte ein Zwischenhängelager addiert werden.
Parameter
| Parameter | Spirale Nenndurchmesser (Millimeter) Spiralendurchmesser (Millimeter) |
Art | LS-200W | LS-250W | LS-300W | LS-350W | LS-400W |
| 200 | 250 | 300 | 350 | 400 | |||
| 185 | 235 | 285 | 320 | 385 | |||
| Kapazität | Installationswinkel | 0° | 1,5 | 3,6 | 6 | 8,4 | 11,7 |
| 5° | 1,35 | 3,24 | 5,4 | 7,56 | 10,53 | ||
| 15° | 1,05 | 2,52 | 4,2 | 5,88 | 8,19 | ||
| 25° | 0,9 | 2,16 | 3,6 | 5,04 | 7,02 | ||
| Gewundene Geschwindigkeit n (r/min) | 12 bis 16 | ||||||
| Motor N (Kilowatt) | 0.75-5.5 (entsprechend L und Winkel) | ||||||
| Installationsgröße (Millimeter) | 0+40 | ||||||
| B | 0 + 110 | ||||||
| Bi | Zusammenbringen mit entsprechender Ausrüstung | ||||||
| L | Entsprechend Benutzeranforderungen | ||||||
| Li | Zusammenbringen mit entsprechender Ausrüstung | ||||||
| l_2 | (L-1000)/2 (L-71000)/3 | ||||||
| L3 | 250 | 250 | 300 | 350 | 400 | ||
| H | Zusammenbringen mit entsprechender Ausrüstung | ||||||
| Hallo | 140 | 165 | 188 | 210 | 240 | ||
| H2 | H-150 | ||||||
| H3 | Zusammenbringen mit entsprechender Ausrüstung | ||||||
Eigenschaften und Anwendungen
Schneckenförderer hat die folgenden Eigenschaften:
1) ist die Struktur verhältnismäßig einfach und die Kosten sind niedrig.
2) zuverlässige Arbeit, einfache Wartung und Management.
3) kompakte Größe, kleine Abschnittgröße und kleine Bodenfläche. Zu erhalten ist einfach, in und aus Luken und Wagen während der Entleerung von Operationen in den Häfen.
4) kann Siegeltransport verwirklicht werden, der zum Transport von Fliegen-, heißen und stark-Riechenmaterialien förderlich ist, die Umweltverschmutzung verringern und die Arbeitsbedingungen von Portarbeitskräften verbessern können.
5) einfach zu laden und zu entladen. Der horizontale Schneckenförderer kann an irgendeinem Punkt auf die Beförderungslinie geladen werden und entladen werden; der vertikale Schneckenförderer kann mit einem verhältnismäßig schraubenartigen zurückfordernden Gerät ausgerüstet werden, um ausgezeichnete zurückfordernde Leistung zu haben.
6) kann es in umgekehrtes übermitteln, und es kann einen Förderer Materialien in zwei Richtungen d.h. zur Mitte oder weg von der Mitte gleichzeitig befördern auch lassen.
7) ist der EinheitsEnergieverbrauch verhältnismäßig groß.
8) ist das Material einfach, während des Beförderungsprozesses zerquetscht zu werden und getragen zu werden, und das gewundene Blatt und die Abflussrinne werden auch ernsthaft getragen.
Strukturelle Eigenschaften
(1) haben die gewundenen Blätter des Schneckenförderers drei Arten: feste gewundene Oberflächenart, Gurtspiralenoberflächenart und Blattspiralenoberflächenart. Die feste gewundene Oberfläche wird die s-Produktionsmethode genannt. Die gewundene Neigung der GX-Art ist 0,8mal der Durchmesser des Blattes. Die LS-Art Schneckenförderer ist für das Befördern des Pulvers und der granulierten Materialien passend. Die Gurtspiralenoberfläche wird auch die d-Produktionsmethode genannt, und seine Spiralenneigung ist die selbe wie der Durchmesser des gewundenen Blattes, das für das Befördern des Pulvers und der kleinen Materialien passend ist. Die blattartige gewundene Oberfläche wird weniger benutzt und wird hauptsächlich für das Befördern von Hochviskositäts- und zusammenpressbaren Materialien benutzt. Während des Beförderungsprozesses werden das Rühren und das Mischen gleichzeitig abgeschlossen. Die gewundene Neigung ist ungefähr 1,2mal der Durchmesser des gewundenen Blattes.
(2) haben die Schraubenblätter des Schneckenförderers zwei Rotationsrichtungen, linkshändig und rechtshändig.
(3) umfassen die Arten von Schneckenförderern horizontale örtlich festgelegte Schneckenförderer und vertikale Schneckenförderer. Der horizontale örtlich festgelegte Schneckenförderer ist die allgemein verwendetste Art. Der vertikale Schneckenförderer ist gewohnt, Materialien in einer kurzen Entfernung anzuheben. Die Beförderungshöhe ist im Allgemeinen nicht mehr als 8m. Das Schraubenblatt ist eine feste Oberflächenart. Es muss eine horizontale Schraube haben, die einzieht, um den notwendigen Fütterungsdruck sicherzustellen.
(4) am materiellen Ausgangende von LS- und GX-Schneckenförderern, sollte 1/2 bis 1 Drehung der Steuerschraube installiert sein, um das Ende an durch Pulver blockiert werden zu verhindern.
(5) wird der Schneckenförderer aus drei Teilen verfasst: der Schraubenkörper, der Einlass und der Ausgang und das treibende Gerät.
Der Drehmaschinekörper wird aus einem Hauptlager, einem Endstücklager, einem Hängelager, einer Schraube, einem Gehäuse, einer Abdeckung und einer Basis verfasst.
Das treibende Gerät wird aus einem Motor, einem Reduzierer, einer Koppelung und einer Basis verfasst.
