Hohe Leistungsfähigkeits-mechanische grobe Stangen-Schirm-Rührstangen-Schirm-Wasserbehandlung Chinas in der Abwasserbehandlung
Kurze Einleitung
Gefunden in Yixing, ist eine moderne und schöne Stadt von Jiangsu-Provinz, China, Longdai Co., Ltd ein Verarbeitungsausrüster der petrochemischen Industrie spezialisiert auf Klimaverarbeitungs&integrating unabhängige Forschung und Entwicklung, Entwurf, allgemeine Ausrüstungsherstellung des Vertrags, Umweltschutzes und relevante Materialbereitstellung.
Parameter
|
Parameter Art |
SL-2500 | SL-3500 | SL-4000 | SL-4500 |
| Ausrüstungs-Breite X (Millimeter) | 2500 | 3500 | 4000 | 4500 |
| Kanal-Breite (Millimeter) | X+100 | X+100 | X+100 | X+100 |
| Stangen-Breite (Millimeter) | X-140 | X-140 | X-140 | X-140 |
| Raum von Stangen (Millimeter) | 40-150 | 40-150 | 40-150 | 40-150 |
| Installations-Winkel | 70-80 | 70-80 | 70-80 | 70-80 |
| Geschwindigkeit (m/min) | ≈3 | ≈3 | ≈3 | ≈3 |
| Leistungsstärke (Kilowatt) | 1.1-2.2 | 1.1-2.2 | 2.2-3.0 | 2.2-3.0 |
Anwendung

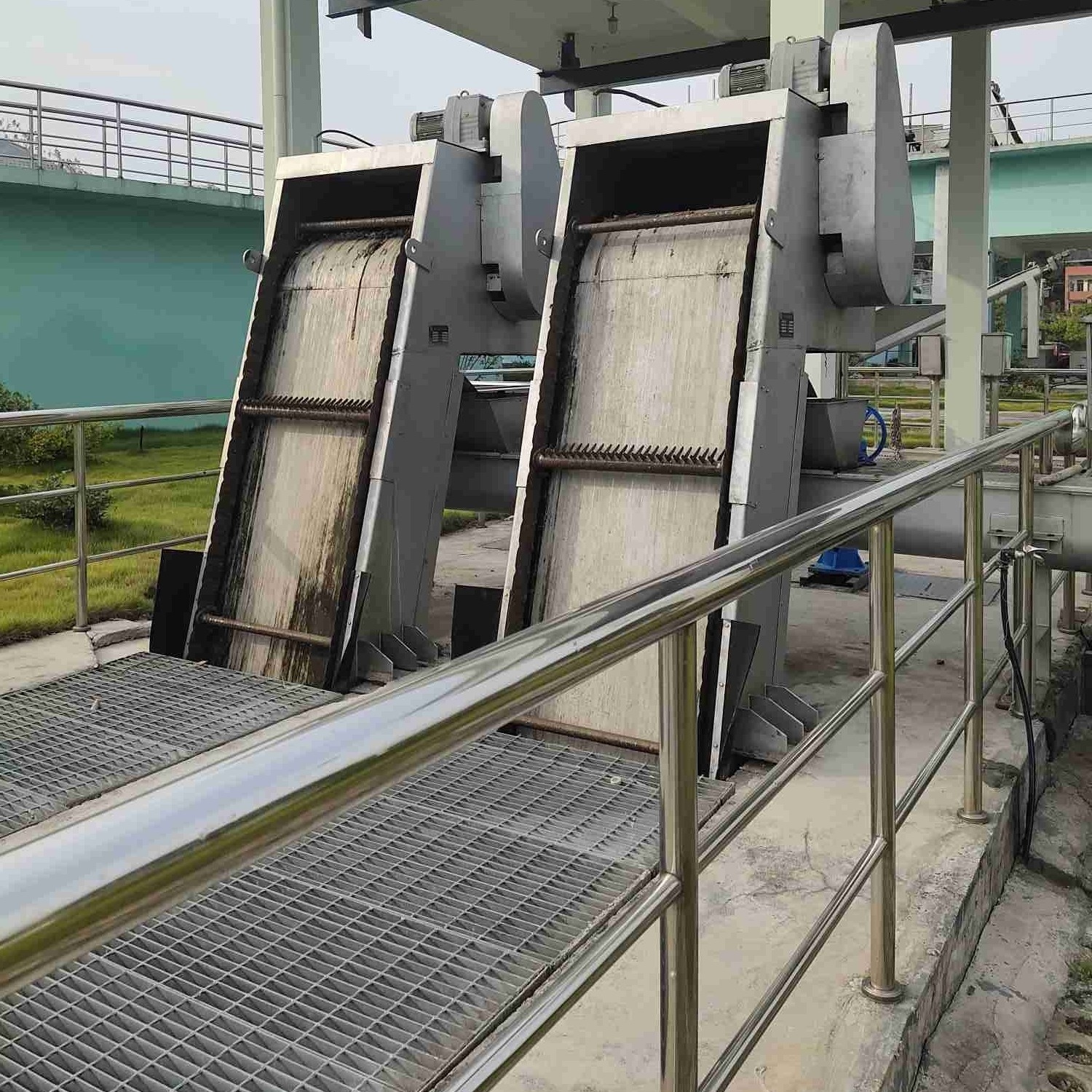

Die Ausrüstung kann den Operationsabstand der Ausrüstung entsprechend dem Bedarf von Benutzern willkürlich justieren, periodische Operation zu verwirklichen; sie kann entsprechend dem Füllstandunterschied zwischen des Gitters automatisch Vorder- und Rückseite gesteuert werden; und sie hat eine manuelle Kontrollfunktion, zum von Wartung zu erleichtern. Benutzer können entsprechend unterschiedlichem Arbeitsbedarf willkürlich wählen. Wegen des angemessenen strukturellen Entwurfs der Ausrüstung, hat sie eine starke Selbstreinigungsfähigkeit, wenn die Ausrüstung funktioniert, und es gibt keine Blockierung, also ist die tägliche Wartungsarbeitsbelastung sehr klein.
Struktur-und Funktions-Prinzip
Die Ausrüstung nimmt eine Rückzugart und eine Drehkettenart an. Die Wassergitteroberfläche wird aus einer gezahnten Rührstangenplatte und einer örtlich festgelegten Stange verfasst. Wenn das Abwasser durchfließt, wird der Rückstand, der als der Stangenraum größer ist, abgefangen, und die Rührstangenzähne der gezahnten Rührstangenplatte dringen den Abstand der Stange ein. Wenn das treibende Gerät die Zugkraftkette fährt, um eine Drehbewegung zu machen, holen die Rührstangenzähne den Rückstand, der auf der Gitteroberfläche von der Unterseite eingeschlossen wird, um zum Schlackenausgang zu übersteigen. Wenn die Rührstangenzähne sich von oben bis unten drehen, beruht der Rückstand auf Schwerkraft, um sich auf seinen Selbst zu verschieben und fällt in den Förderer von der Auslassöffnung, und dann transportiert zu werden oder weiter verarbeitet zu werden.
Hauptmerkmale
1. Das treibende Gerät Antrieb direkt durch ein cycloidal Stiftrad oder einen schraubenartigen Gangreduzierermotor, der die Eigenschaften der lärmarmen, Kompaktbauweise und der stabilen Operation hat;
2. Die Rührstangenzähne sind von der schiefen Umkippungsart und werden in ein Ganzes mit der horizontalen Achse geschweißt, die großen Abfall und Diverses aufheben kann;
3. Das Gestell ist eine integrale Rahmenkonstruktion, mit starker Starrheit, einfacher Installation und weniger täglichen Wartungsarbeiten;
4. Die Ausrüstung ist einfach zu benützen, und die Operation der Ausrüstung kann direkt Kontrollam ort/entfernt sein;
5. Zwecks versehentliche Überlastung verhindern sicher und zuverlässig zu lassen, wird es mit doppeltem Schutz des mechanischen ausgerüstet Scherbolzens und des Überstromes, um die Ausrüstungsoperation;
6. Ein Sekundärgrill wird an der Unterseite eingestellt. Wenn die gezahnte Rührstange von der Rückseite des Hauptgrills an das Vorderseite sich wendet, wird der Sekundärgrill automatisch zum Hauptgrill befestigt, um die Wasserführung am Kurzschließen und am Fließen in sich hin- und herbewegenden Rückstand zu verhindern.
Wasserstrom-Diagramm
|
Parameter Art |
SL-2500 | SL-3000 | SL-3500 | SL-4000 | ||
| Ursprungs-Wasser-Tiefe (m) | 3,0 | |||||
| Wasser-Geschwindigkeit (m/s) | 1,0 | |||||
| Raum (Millimeter) | 40 | Wasserstrom (m-³ /s) | 5,66 | 6,87 | 8,06 | 8,26 |
| 50 | 5,88 | 7,11 | 8,4 | 9,6 | ||
| 60 | 6,0 | 7,35 | 8,65 | 9,93 | ||
| 70 | 6,24 | 7,5 | 8,80 | 10,14 | ||
| 80 | 6,3 | 7,62 | 8,97 | 10,29 | ||
| 90 | 6,36 | 7,71 | 9,06 | 10,41 | ||
| 100 | 6,45 | 7,8 | 9,15 | 10,53 | ||
| 110 | 6,48 | 7,86 | 9,24 | 10,62 | ||
| 120 | 6,54 | 7,92 | 9,3 | 10,68 | ||
| 130 | 6,57 | 7,98 | 9,36 | 10,74 | ||
| 140 | 6,6 | 8,01 | 9,39 | 10,8 | ||
| 150 | 6,63 | 8,04 | 9,45 | 10,86 | ||
Entwurfs-und Installations-Diagramm
1. Zahn-der Rührstangen-3. des Gestell-4. unterer Führer-des Gerät-6. treibenden des Gerät-7. Schirm des Bewegungsberg-2. Abfall-des Gestell-5. Schlacken-des Leitblech-8.Bar
